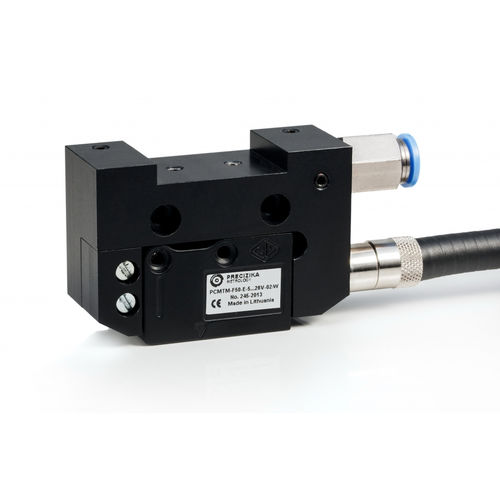

Encoder linear incremental PCMT series

magnéticosenoidalultrarrobusto

O encoder é utilizado para converter os deslocamentos lineares dos principais componentes da máquina em sinais elétricos contendo informações sobre o valor e a direção do deslocamento. O encoder destina-se a ser utilizado em condições particularmente difíceis. Está protegido contra produtos de processos tecnológicos e ações mecânicas. O codificador consiste em banda magnética de base metálica MP, cabeça de leitura e perfil PS com banda de protecção. O comprimento da banda magnética pode ser de até 50 m (MP500 até 20 m). O codificador pode ser fornecido com atuador de sinal de zero externo (ímã), que permite a utilização de uma das muitas marcas de referência feitas na banda magnética. O atuador de sinal zero não é necessário se for utilizada a banda magnética com marcas de referência feitas de acordo com os requisitos do cliente (MP200Z). A cabeça de leitura tem LED, que indica a passagem da marca de referência através da cabeça. No encoder PCMT o ar comprimido (P = 600 kPa) é soprado na caixa do cabeçote para limpar a superfície do trilho de pequenos fragmentos. Estão disponíveis duas versões de sinais de saída: - PCMT-F - Sinais de onda quadrada, com eletrônica subdivididora integrada para interpolação. - PCMT-AV - Sinais senoidais, com amplitude de aprox. 1 Vpp, que requerem eletrônica de subdivisão externa.
