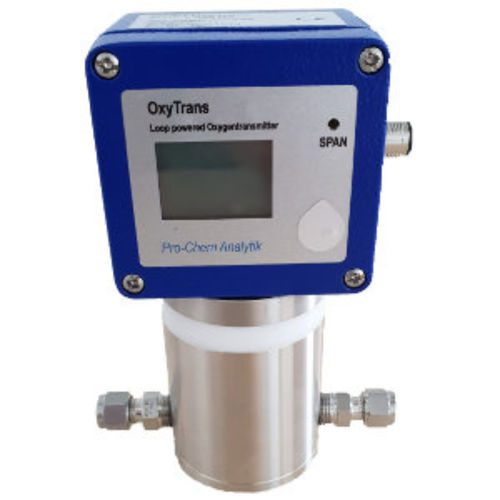

Analisador de oxigênio OxyTrans 100

de processoindustrialde segurança

Descrição curta O OxyTrans 100 é um analisador de oxigénio industrial compacto para medição em níveis de traço e percentuais (0-100% O2). Utiliza um sensor eletroquímico (fuel cell) com visor simples e calibração de um ponto para arranque rápido. Projetado para aplicações com hidrogénio e adequado a sistemas SIL; opcional 1/2 G Ex ia IIC T4 (ATEX).

Aplicações

• Monitorização de processos em plantas químicas e petroquímicas
• Produção e manuseamento de hidrogénio
• Geração de gás e controlo de pureza
• Sistemas de segurança e controlo de combustão
• Integração OEM e amostragem laboratorial

Principais características

• Enclosure compacto, montagem em painel ou parede
• Solução económica para medição de O2 em % e traços
• Sensor eletroquímico com vida útil aprox. 5 anos em ar ambiente
• Proteção IP65 para ambientes exigentes
• Proteção contra inversão de polaridade e compensação de temperatura
• Calibração zero de um ponto para rápida colocação em serviço
• Visor LCD 6 dígitos com barra gráfica
• Saída: 4-20 mA (dois fios); alimentação 10-35 V
• Ligação de processo 6 mm

Célula de medição com fluxo

• Célula modular fabricada em aço inoxidável
• Peças defeituosas podem ser substituídas individualmente sem trocar a célula completa

Especificações

• Parâmetro medido: Oxigénio (%)
• Método de medição: Sensor eletroquímico (fuel cell)
• Intervalo de medição: 0 - 100 % O2
• Precisão: ±2 %
• Resolução: 0,1 %
• Vazão típica: aprox. 1 L/min
• Pressão de operação: 0.1 – 1 bar
• Tempo de resposta T90: <45 s (0–100 %), <20 s (0–10 %)
• Temperatura do gás: 0 – 50 °C
• Sinal de saída: 4–20 mA (dois fios)
• Tensão de alimentação: 10–35 V
• Visor: LCD 6 dígitos com barra gráfica
• Classe de proteção: IP65
• Ligação: 6 mm
• Dimensões (mm): 120 x 160 x 65
• Peso: 2 kg
• Vida útil do sensor: aprox. 5 anos em ar ambiente
• Opcional: 1/2 G Ex ia IIC T4 (ATEX)
• SIL: Adequado para aplicações SIL
