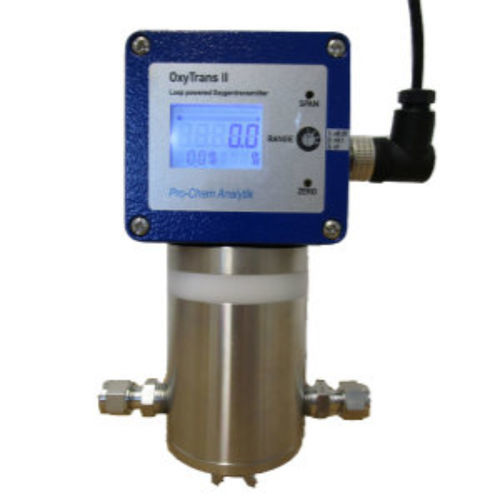

Transmissor de gás de oxigênio OxyTrans II

eletroquímicode 2 fiosde pilha de combustível

Descrição
O OxyTrans II efetua medições eletroquímicas de oxigénio em níveis de traço (ppm) e percentagem, para controlo de processos e monitorização de gases industriais. O equipamento apresenta um ecrã legível e calibração num ponto para arranque rápido. Certificação ATEX (1/2 G Ex ia IIC T4) disponível como opção.

Gama de medição específica
A unidade é fornecida com uma gama de medição selecionada entre 0–10 ppm e 0–100 % O2. Gammas ppm comutáveis: 10.000 / 1.000 / 100 / 10 ppm. Gammas % comutáveis: 25 / 2,5 / 0,25 % O2.

Sensor
O OxyTrans II utiliza uma célula eletroquímica (fuel-cell) projetada para uso industrial, oferecendo alta sensibilidade, estabilidade de medição e longa vida útil.

Calibração
As calibrações para medições em traço devem ser realizadas com gás de calibração cuja concentração seja escolhida dentro da gama de medição. Na gama percentual, a unidade pode ser calibrada com ar ambiente. É também possível definir um ponto zero para medições em baixas ppm.

Características

• design compacto para montagem em painel ou bancada
• gammas comutáveis de 10.000 ppm até 10 ppm
• redução de inventário: um equipamento cobre várias gamas
• sensor com longa vida útil
• invólucro IP65 para ambientes exigentes
• proteção contra inversão de polaridade e compensação de temperatura
• sem sensibilidade cruzada a H₂
• calibração zero disponível para medições em baixas ppm

Célula de medição de fluxo em Aço Inoxidável

• Célula de medição modular construída em aço inox
• Componentes defeituosos podem ser substituídos individualmente sem substituir a célula completa

Características padrão

• várias opções de sensores
• comutação manual das gamas de medição
• bloco de célula em aço inox 316
• invólucro de sensor opcional com flange KF40

Áreas de aplicação

• Indústria de semicondutores
• Fabricantes de gases
• Indústrias metalúrgicas
• Indústria química
• Tratamentos térmicos e recozimento brilhante

Especificações técnicas

• Parâmetros: Oxigénio %; Oxigénio ppm
• Método: Eletroquímico (fuel-cell)
• Gama: 0–100 % (a pedido); 0–10 %; 0–1 %; 0–10.000 ppm; 0–1.000 ppm; 0–100 ppm; 0–10 ppm (comutável)
• ATEX: opcional (1/2 G Ex ia IIC T4)
• SIL: Sim
• Precisão: ±2% FSD
• Resolução: 0,1 ppm; 0,01 ppm
• Vazão: aprox. 1 l/min
• Pressão: 0,1 – 1 bar
• Calibração: Ar; Gás de calibração
• Tempo de resposta T90: 0–10 ppm = 45 s; 0–100 ppm = 20 s
• Temperatura do gás: 0 – 50 °C
• Saída: 4 – 20 mA; 2 fios; protocolo HART
• Alimentação: 10 – 35 V
• Ecrã: LCD de 6 dígitos; barra gráfica
• Grau de protecção: IP65
• Ligação: 6 mm
• Dimensões: 120 x 160 x 65 mm
• Peso: 2 kg
