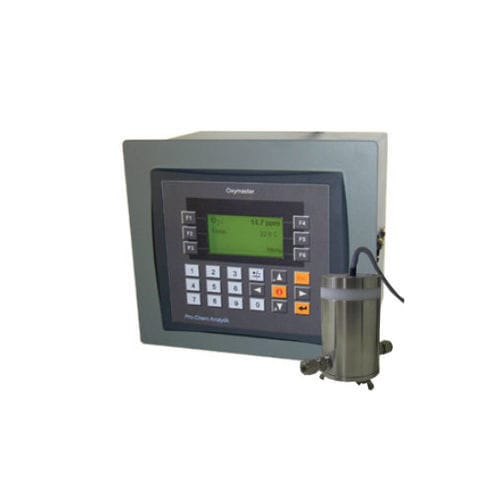

Analisador de oxigênio Oxymaster II 16T

de processopara a indústria químicapara metalurgia

Descrição
O Oxymaster II 16T é um analisador de oxigénio em traços concebido para medições rápidas, precisas e económicas de O2 em níveis de traços. Software por menus, teclado tátil e um grande ecrã gráfico permitem arranque e operação rápidos e simples.

Intervalo de medição selecionável pelo utilizador
O intervalo de medição é programável pelo utilizador dentro de 0–10000 ppm. Um alarme de concentração programável e um alarme de sistema fornecem flexibilidade de configuração para satisfazer os requisitos do processo.

Saídas de dados e registo de dados
As saídas padrão incluem sinal 4–20 mA para oxigénio e RS232 para leitura de dados. Um registo integrado armazena até 10.000 valores. Opções adicionais de saída estão disponíveis mediante pedido.

Sensor com longa vida útil
O Oxymaster utiliza uma célula de combustível (eletroquímica) dedicada para medir a concentração de oxigénio. O sensor foi concebido para cumprir os requisitos industriais de sensibilidade, precisão e vida útil.

Calibração
A calibração para medições de oxigénio em traços deve ser efetuada com gás de calibração. A concentração de calibração pode ser escolhida livremente dentro do intervalo de medição.

Cliente / Configuração
A unidade pode funcionar de forma autónoma ou ser fornecida como parte de um sistema personalizado com manuseamento de amostras. Está disponível uma versão opcional de dois canais com uma segunda célula de medição.

Vantagens

• Analisador compacto e económico com sensor separado da eletrónica
• Sensor eletroquímico de longa duração
• Sem necessidade de comutação de faixa
• Instruções e mensagens de erro em texto claro (ex.: calibração não OK, substituir célula de medição)

Celula de medição em fluxo em aço inoxidável

• Projeto modular da célula de medição em SS316
• Peças defeituosas podem ser substituídas individualmente, evitando a substituição completa da unidade

Características padrão

• Diversas opções de sensores disponíveis
• Intervalo de medição programável pelo utilizador
• Sinal de saída: 4–20 mA para O2
• Sinal de saída: 4–20 mA para temperatura (opcional)
• Um alarme de oxigénio (2 A)
• Auto-diagnóstico com saída de relé
• Ecrã gráfico com texto claro
• Registo de dados e leitura de temperatura
• Célula de medição SS316
• Instruções e mensagens de erro em texto claro
• Alimentação universal 85–230 VAC, 50–60 Hz
• 24 VDC / aprox. 50 W
• Configuração de dois canais opcional

Áreas de aplicação

• Indústria de semicondutores
• Fabricantes de gases
• Indústrias metalúrgicas
• Indústria química

Especificações técnicas

• Parâmetro: Oxigénio (ppm)
• Método: Eletroquímico (célula de combustível)
• Intervalo: 0–10000 ppm; 0–10 ppm; programável livremente
• ATEX: Não
• SIL: Não
• Precisão: ±2 % FSD
• Resolução: 0,1 ppm; 0,01 ppm
• Vazão: aprox. 1 L/min
• Pressão: 0,1–1 bar
• Calibração: Ar; gás de calibração
• Tempo de resposta T90: 0–10 ppm: 60 s
• Temperatura do gás: 0–50 °C
• Saídas: 4–20 mA; RS232; alarme; registador
• Alimentação: 85–230 V AC
• Ecrã: Ecrã gráfico
• Classe de protecção: IP65
• Ligação: 6 mm
• Dimensões: 220 × 190 × 190 mm
• Peso: 3 kg
