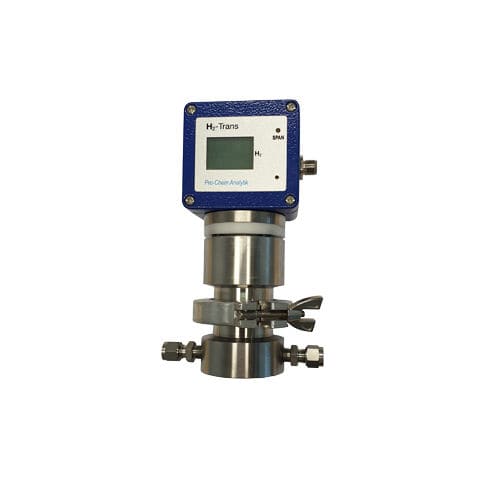

Transmissor de gás de hidrogênio H₂-Trans ZO

eletroquímicomultiusoscom display

Descrição
O H₂-Trans ZO é um analisador industrial de hidrogénio para medições em níveis de traço e percentagem. Dispõe de um ecrã simples e calibração num ponto para arranque rápido e operação direta.

Intervalo de medição
Intervalos de medição configuráveis pelo utilizador. Configurações típicas: intervalos de traço (ex.: 0–100 ppm) até medições a nível percentual (até 0–1 %, equivalente a 0–10 000 ppm).

Sensor
O instrumento utiliza um sensor por célula de combustível (eletroquímico) concebido para uso industrial, proporcionando alta sensibilidade, longa vida útil e saída estável para a medição de hidrogénio.

Calibração
A calibração em intervalo de traço deve ser efetuada com um gás de calibração à concentração selecionada dentro do intervalo de medição. No intervalo percentual, a unidade pode ser calibrada com ar ambiente.

Características

• design compacto
• solução de baixo custo
• sensor com longa vida útil
• invólucro IP65 para ambientes exigentes
• proteção contra inversão de polaridade e compensação de temperatura

Célula de medição em fluxo em aço inox

• Célula de medição modular em aço inox disponível com flange KF ou câmara de amostragem e conexões para tubo de 6 mm
• Uma peça danificada da célula pode ser substituída isoladamente sem trocar a unidade completa

Especificações técnicas

• Parâmetros: Hidrogénio % / Hidrogénio ppm
• Método: eletroquímico
• Intervalo: 0 – 10 000 ppm; 0 – 100 ppm (configurável)
• Precisão: ±2 % FSD
• Resolução: 0,1 ppm
• Vazão: aprox. 1 l/min
• Pressão: 0,1 – 1 bar
• Calibração: gás de calibração
• Tempo de resposta T90: 0–1 % = 45 s
• Temperatura do gás: 0 – 50 °C
• Saída: 4 – 20 mA, 2 fios
• Alimentação: 10 – 35 V
• Visor: LCD 6 dígitos; barra gráfica
• Classificação de proteção: IP65
• Ligação: 6 mm
• Dimensões (L×A×P): 120 × 160 × 65 mm
• Peso: 2 kg
