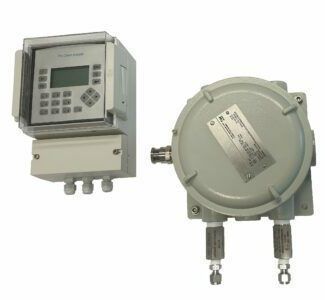

Transmissor de gás de dióxido de carbono HCT 1000

de hidrogênioH2de nitrogênio

Visão geral do produto
O HCT 1000 é um transmissor de condutividade térmica (HydroTrans) em invólucro à prova de explosão, concebido para medição contínua de concentração de gases em controlo de processos industriais. Montado numa carcaça resistente às intempéries com proteção IP65, destina-se a ambientes exteriores agressivos e potencialmente perigosos. Utiliza um sensor de condutividade térmica em estado sólido e pode ser configurado para H2, He, N2, Ar, CO2 ou outros gases em misturas binárias ou multicomponentes.

Princípio de funcionamento do sensor
A medição compara a transferência de calor entre uma resistência de detecção aquecida e uma resistência de referência à temperatura ambiente. O método baseia-se no coeficiente de condutividade térmica do gás, produzindo um sinal físico proporcional à concentração.

Descrição do sensor
O sensor integra um aquecedor numa membrana fina isolante elétrica e termicamente. Duas resistências de filme fino realizam o aquecimento e a medição de temperatura da membrana. Duas resistências de compensação integradas no silício adjacente corrigem variações de temperatura ambiente. Gases mais leves que o ar (p.ex. CH4) reduzem a temperatura da membrana; gases mais pesados (p.ex. CO2) aumentam a temperatura da resistência de medição.

Características

• Sensor TC em estado sólido com estabilidade a longo prazo
• Método de medição físico sem necessidade de gás de referência
• Baixo consumo de energia adequado para instalações de campo

Parâmetros / Visão geral do produto (valores-chave)

• Modelo: HCT 1000
• Princípio de medição: detector de condutividade térmica (sensor TC solid-state)
• Grandeza / Parâmetro: % Hidrogênio (configurável para H2, He, N2, Ar, CO2, outros)
• Faixa: 0 – 10 %
• Precisão: ±3 % FSD
• Resolução: 0,1 %
• Tempo de resposta (T90): 3 s
• Vazão requerida: aprox. 1 l/min
• Pressão de operação: 0,1 – 20 bar
• Temperatura do gás: 0 – 50 °C
• Saídas: 4–20 mA, Alarme, RS232
• Alimentação: 10–35 V
• Visor: display gráfico
• Invólucro / Proteção: invólucro à prova de explosão; IP65
• Conexão: 6 mm
• Dimensões (L x A x P): 120 x 160 x 65 mm
• Peso: 2 kg

Funcionalidades padrão

• Projeto exclusivo de sensor TC de longa vida
• Sem necessidade de gás de referência
• TC controlado por temperatura para excelente estabilidade de zero e span
• Invólucro à prova de explosão para uso em áreas perigosas
• Carcaça robusta e resistente às intempéries para instalação externa
• Saída 4–20 mA linearizada para integração de processo
• Design compacto para locais com espaço limitado
• Instalação e comissionamento simples

Áreas de aplicação

• Centrais elétricas: análise de pureza de H2 em linhas de purga de turbinas
• Plantas petroquímicas: pureza de H2 em correntes de reciclo e tratamento de gases residuais
• Unidades de separação de ar: monitorização de pureza de gases a granel e verificação de cilindros
• Tratamento térmico: monitorização do gás de cobertura em fornos de recozimento
• Eletrólise: análise de H2 em ambientes com O2
• Desenvolvimento de células de combustível: análise de pureza do gás de alimentação e eficiência de reformadores

Especificações técnicas

• Modelo: HCT 1000
• Princípio de medição: detector de condutividade térmica (sensor TC solid-state)
• Parâmetro: % Hidrogênio (configurável)
• Faixa: 0 – 10 %
• Precisão: ±3 % FSD
• Resolução: 0,1 %
• Tempo de resposta (T90): 3 s
• Vazão: aprox. 1 l/min
• Pressão: 0,1 – 20 bar
• Temperatura do gás: 0 – 50 °C
• Saídas: 4–20 mA, Alarme, RS232
• Alimentação: 10–35 V
• Visor: display gráfico
• Classe de proteção: IP65, invólucro à prova de explosão
• Conexão: 6 mm
• Dimensões: 120 x 160 x 65 mm
• Peso: 2 kg
