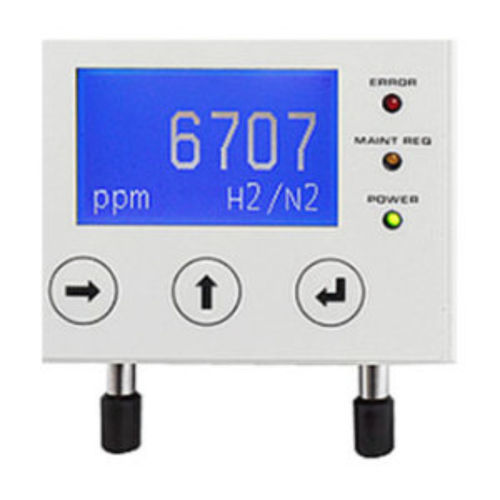

Analisador de hidrogênio H2-WLD 1000

industrialde concentraçãode condutividade térmica

Geral
O H2-WLD 1000 é um analisador de hidrogénio compacto para medições em traços e percentuais. Inclui um visor gráfico nítido e calibração simples para rápida colocação em serviço em ambientes industriais.

Faixa de medição
Faixas de medição específicas pelo utilizador entre 0,5 % e 100 %. Faixa de referência típica: 0–5 %.

Sensor
O equipamento utiliza uma célula de condutividade térmica para determinar a concentração de hidrogénio no gás de amostra. O design do sensor assegura precisão, sensibilidade e longa vida útil em conformidade com os padrões industriais.

Calibração
A calibração é realizada com um gás de calibração escolhido dentro da faixa de medição selecionada, permitindo o ajuste no local de instalação conforme as condições do processo.

Vantagens

• Dimensões compactas
• Solução económica
• Sensor com longa vida útil
• Invólucro com grau de proteção IP65
• Proteção contra inversão de polaridade e compensação de temperatura
• Sem sensibilidade cruzada ao O2

Carcaça da célula em aço inox
A carcaça modular da célula é fabricada em aço inoxidável 316 para maior durabilidade e compatibilidade com gases industriais.

Recursos padrão

• Suporte para vários tipos de sensores
• Cinco faixas de medição disponíveis
• Bloco de célula em aço inox 316

Áreas de aplicação

• Indústria de semicondutores
• Produção de gás
• Indústria metalúrgica
• Indústria química
• Processos de tratamento térmico

Especificações técnicas

• Parâmetros: Hidrogénio (%)
• Método: Condutividade térmica
• Faixas de medição definidas pelo utilizador: 0,5 % a 100 %
• Faixa (visão geral do produto): 0–5 %
• ATEX: Não
• SIL: Não
• Precisão: ±3 % FSD
• Resolução: 0,1 %
• Caudal: aprox. 1 l/min
• Pressão: 0,1–20 bar
• Calibração: Gás de calibração (selecionável)
• Tempo de resposta T90: 2 s
• Temperatura do gás: 0–50 °C
• Saída: 4–20 mA; alarme; RS232
• Tensão de alimentação: 10–35 V
• Display: Display gráfico
• Classe de proteção: IP65
• Conexão: 6 mm
• Dimensões: 145 x 80 x 85 mm
• Peso: 2 kg
