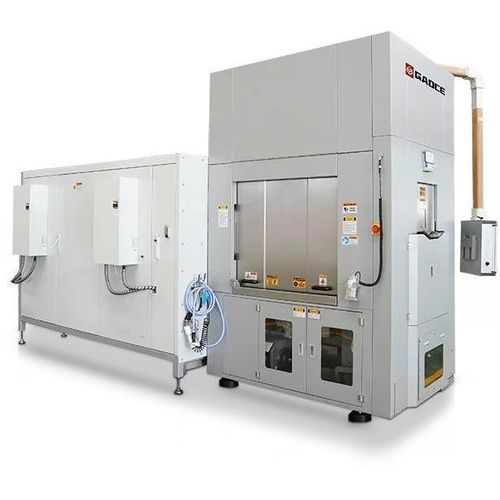

Máquina de corte a fio GC-800XC

para silício monocristalinode wafercom software de controle

Introdução do produto
Equipamento destinado à etapa de corte na fabricação de wafers de silício cristalino, lançado em novembro de 2024. O design com entre-eixos pequeno e ajustável acomoda vários formatos de wafer/bastão (16X / 18X / 210 / 220 / 230 mm) e responde às necessidades das novas células (HJT, TOPCon), como maiores dimensões, lâminas mais finas, meias células e wafers retangulares.

Principais características
O GC-800XC adota uma nova disposição da área de corte com capacidade máxima de carga de lingote de silício de 950 mm. A configuração de corte permite modos de entre-eixos multietapas em 315 mm – 370 mm – 400 mm – 455 mm a uma velocidade de fio de até 2600 m/min. Um sistema de guiamento de fio leve e de alta precisão reduz flutuações de tensão; a tensão adicionada na máquina é < 1 N e a taxa global de rompimento de fio é < 5 %. Suporta corte estável com diâmetros de fio de 18 μm e abaixo, tem baixo consumo energético e reserva múltiplas interfaces de automação para controlo de produção inteligente e baseado em dados.

Parâmetros do produto
Tamanho do lingote de silício: □166 ~ □230 × LMax.950 mm (compatível com meia wafer)
Velocidade máxima de linha: 2600 m/min
Entre-eixos: 315 ~ 455 mm
Capacidade de armazenamento (fio): 240 km
Dimensões do equipamento (aprox.): 5110 × 2481 × 3275 mm
Peso do equipamento (aprox.): 12.500 kg

Especificações técnicas

• Nome do modelo: GC-800XC
• Aplicação: etapa de corte para fabricação de wafers de silício cristalino
• Capacidade máxima de carga do lingote: 950 mm
• Tamanhos suportados: □166 ~ □230; suporta 16X/18X/210/220/230 mm e meia wafer
• Velocidade do fio (máx.): 2600 m/min
• Modos de entre-eixos: multietapa 315 mm – 370 mm – 400 mm – 455 mm
• Tensão adicionada na máquina: < 1 N
• Taxa global de rompimento do fio: < 5 %
• Capacidade de diâmetro do fio: corte estável a 18 μm e abaixo
• Capacidade de armazenamento (fio): 240 km
• Dimensões do equipamento (aprox.): 5110 × 2481 × 3275 mm
• Peso do equipamento (aprox.): 12.500 kg
• Características: sistema de guiamento de fio leve e de alta precisão, baixo consumo energético, interfaces de automação para produção inteligente e controlo orientado por dados
