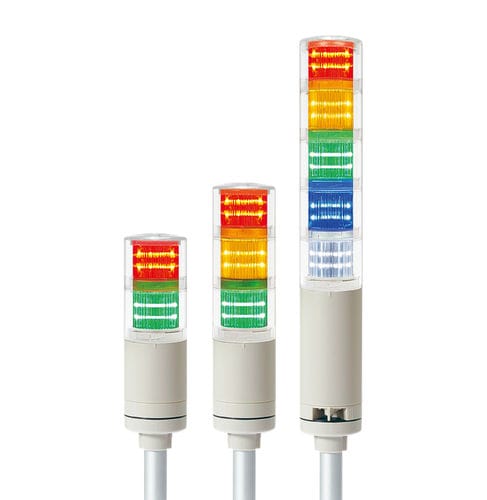

Coluna luminosa de LED QTC50L

intermitentecontínuade 5 cores

Visão geral do produto
Torre de sinalização LED para montagem em poste Ø50 mm, indicada para aplicações industriais. Disponível em 1–5 módulos com modos estático ou estático/intermitente. Versão QTCA com lente e tampa integradas para aparência simplificada. Buzzer integrado opcional (máx. 85 dB) e opções de buzzer 2 tons ou alta potência.

Principais características

• Torre de sinalização modular LED estática / intermitente
• Lente de filtro de cor interna separada para sinal claro
• Estrutura de trava que permite adicionar módulos e reorganizar cores sem ferramentas
• Tipo QTCA com lente e tampa integradas para acabamento estético
• Filtro translúcido para visualização confortável quando desligada
• Várias opções de suporte para montagem em poste
• Buzzer integrado opcional com volume ajustável (máx. 85 dB a 1 m)
• Opções de buzzer 2 tons e buzzer de alto volume (~100 dB)
• Compatível com entradas NPN/PNP; suporta NPN open‑collector para conexão direta a PLC
• Taxa de piscagem: 60–80 piscadas/min
• Temperatura de operação: -30°C a +50°C
• Grau de proteção: IP65 (padrão), IP54 (tipo com buzzer)
• Pré‑cabos de fábrica; conector M12 opcional
• Modelo 24 VDC listado UL disponível
• Normas: CE, UL; compatível com RoHS

Especificações do produto (resumo)

• Modelos: QTC50L / QTC50L‑BZ / QTC50LF / QTC50LF‑BZ / QTCA50L / QTCA50L‑BZ / QTCA50LF / QTCA50LF‑BZ
• Módulos: 1 a 5
• Tensões: DC12V / DC24V / AC110–220V (AC faixa livre 100–240V)
• Certificados: CE, UL (UL listado para DC24V)
• Peso indicativo: 0,35 kg (1 módulo DC) / 0,45 kg (1 módulo AC) até 0,69–0,79 kg (5 módulos)
• Cores por módulo: R = Vermelho, A = Âmbar, G = Verde, B = Azul, W = Branco

Consumo elétrico (por 1 módulo)

• Corrente da fonte luminosa: DC12V = 90 mA | DC24V = 70 mA | AC110–220V = máx. 55 mA
• Corrente do buzzer: DC12V = 40 mA | DC24V = 75 mA | AC110–220V = máx. 55 mA

Combinações de tons (padrão / exemplos)

• 1 tom: "Pi-- Pi--" (lento)
• 2 tons (personalizado): "Pi--- Pi---" (moderado); "Pi pi pi" (curto)
• Buzzer contínuo (personalizado): "Pi---" (contínuo)

Dimensões & materiais

• Diâmetro: Ø50 mm
• Altura: 344–592 mm dependendo dos módulos
• Materiais: Lente – PC; Lente interna – PC; Carcaça – ABS; Poste – Alumínio

Ambiental & regulamentação

• Temperatura de operação: -30°C a +50°C
• Proteção: IP65 (padrão) / IP54 (tipo com buzzer)
• Certificados: CE, UL; compatível com RoHS

Características técnicas

• Série / Modelo: Séries QTC / QTCA — variantes QTC50L / QTCA50L (estático, estático com buzzer, estático/intermitente, estático/intermitente com buzzer)
• Montagem: Montagem em poste (Ø50 mm)
• Modos de luz: Estático, Estático/Intermitente
• Compatibilidade de entrada: Pilotagem por transistor NPN / PNP; conexão direta a PLC com NPN open‑collector
• Fiação: Pré‑cabos padrão; conector M12 opcional
• Opções disponíveis: Buzzer integrado (volume ajustável), buzzer 2 tons, buzzer de alto volume, variante QTCA com lente integrada, modelo 24 VDC listado UL
