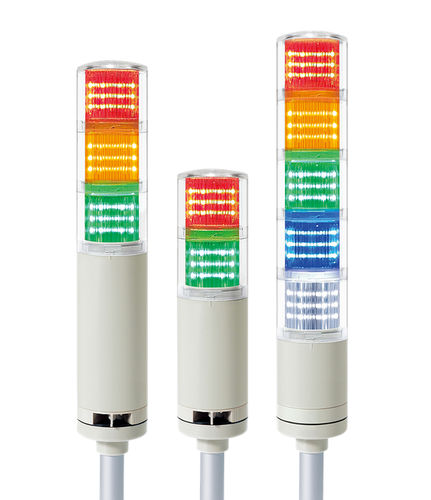

Coluna luminosa de LED QTC60L

intermitentecontínuade 2 cores

Visão geral
Sinalizador de torre LED Ø60 mm para montagem em mastro (QTC60L / QTCA60L) disponível nas versões contínua e contínua/intermitente. Opções com buzzer integrado e combinações de camadas para sinalização visual e sonora.

Características do produto

• Torre modular LED com estrutura tipo lock que permite adicionar/remover módulos sem ferramentas
• Lente de filtro de cor interna posicionada dentro da lente externa para melhorar a clareza do sinal
• Versões QTCA com lente e cobertura integradas para aparência simplificada
• Filtros translúcidos reduzem ofuscamento quando a unidade está desligada, facilitando inspeção próxima
• Várias opções de suporte para montagem em mastro conforme local de instalação
• Buzzer integrado disponível (padrão até 85 dB a 1 m); opções de 2 tons e alta potência (100 dB)
• Compatível com entrada por transistor NPN open‑collector para conexão direta a PLC
• Taxa de piscar: 60–80 flashes/min
• Faixa de temperatura de operação: -30°C a +50°C
• Grau de proteção: IP65 (padrão); IP54 (tipo com buzzer integrado)
• Fiação pré‑instalada padrão; conector M12 disponível sob solicitação
• Modelo UL listado em 24 VDC disponível
• Certificações: CE, UL; conforme RoHS

Especificações do produto

• Números de modelo: QTC60L / QTC60L-BZ (Contínuo / Contínuo com buzzer) / QTC60LF / QTC60LF-BZ (Contínuo/Intermitente / Contínuo/Intermitente com buzzer) / QTCA60L / QTCA60L-BZ / QTCA60LF / QTCA60LF-BZ
• Diâmetro: Ø60 mm
• Altura (dependendo das camadas e do mastro): 352–635 mm
• Opções de tensão: DC12V, DC24V, AC110V–220V (faixa livre AC 100–240V)
• Grau de proteção: IP65 (padrão) / IP54 (tipo com buzzer)
• Cores disponíveis por camada: Vermelho, Âmbar, Verde, Azul, Branco

Corrente fonte luminosa / buzzer (base 1 camada)

• DC12V: Fonte luminosa 105 mA; Buzzer 40 mA
• DC24V: Fonte luminosa 70 mA; Buzzer 75 mA
• AC110V–220V: Fonte luminosa máx. 60 mA; Buzzer máx. 55 mA

Combinação de tons (produto padrão)

• 1 som de buzzer: 'Pi-- Pi--' (lento)
• 2 sons (personalizado): 'Pi--- Pi---' (moderado) e 'Pi pi pi' (curto)
• Buzzer contínuo 'Pi-' disponível como opção personalizada

Acessórios

• SCREW & NUT
• LB18
• LW18
• QZ18
• SZ18
• QL18
• SL18

Especificações técnicas

• Materiais: Lente - PC; Lente interna - PC; Carcaça - ABS; Mastro - Alumínio
• Pesos por camada (DC12V / DC24V / AC110V–220V): 1 camada 0,43 kg / 0,43 kg / 0,53 kg; 2 camadas 0,52 kg / 0,52 kg / 0,62 kg; 3 camadas 0,60 kg / 0,60 kg / 0,70 kg; 4 camadas 0,69 kg / 0,69 kg / 0,79 kg; 5 camadas 0,77 kg / 0,77 kg / 0,87 kg
• Nível sonoro do buzzer: até 85 dB (padrão); opções de 100 dB ou tipo dupla tonalidade
• Montagem: montagem em mastro com várias chapas de fixação; módulos removíveis/adicionáveis sem ferramentas via estrutura tipo lock
• Conector: pré‑fiação padrão; opção de conector M12
• Certificações: CE, UL (opção 24 VDC listada UL); conforme RoHS
