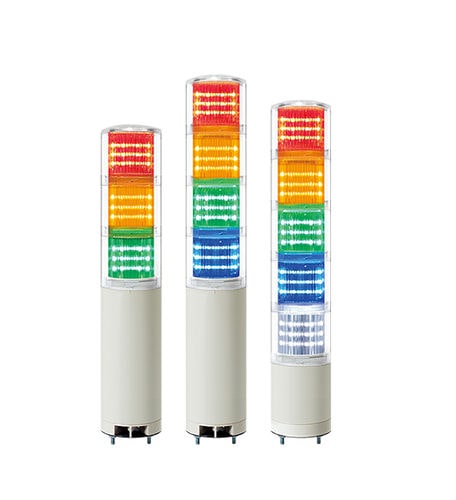

Coluna luminosa de LED QTC60ML

intermitentecontínuade 2 cores

Overview
Torre de sinalização LED Ø60 mm de montagem direta QTC60ML / QTCA60ML. Projeto modular com lente externa transparente e filtro de cor interno para maior clareza do sinal. Buzzer integrado opcional (máx. 85 dB) e variantes para operação AC/DC.

Key features

• Torres de sinalização LED modulares em modo contínuo e intermitente
• Filtro de cor interno separado dentro da lente externa para indicação clara
• Acréscimo/troca de módulos sem ferramentas usando estrutura tipo Lock
• Tipo QTCA: lente e tampa integradas para aparência externa simplificada
• Filtro translúcido para visualização confortável em curta distância quando desligado
• Buzzer integrado disponível: padrão máx. 85 dB a 1 m; opções de 2 sons e alta potência (100 dB)
• Compatível com entrada transistor NPN open-collector (conexão direta ao PLC)
• Taxa de piscada: 60–80 piscadas/min
• Temperatura ambiente de operação: -30 °C a +50 °C
• Nível de proteção: tipo padrão IP65; tipo com buzzer integrado IP54
• Pré-cabado como padrão; conector M12 disponível sob pedido
• Modelos 24VDC com certificação UL disponíveis sob pedido
• Certificações: CE, UL; compatível com RoHS

Materials

• Lente: PC
• Lente interna: PC
• Carcaça: ABS

Product specifications (selected rows)
Model | Layer | Voltage | Certificates | Weight | Color
QTC60ML / QTCA60ML (variantes: Contínuo, Contínuo com buzzer, Contínuo/Piscante, Contínuo/Piscante com buzzer) | 1 | DC12V / DC24V / AC110V–220V | CE, UL | 0,28 kg (typ.) | R-Red
QTC60ML / QTCA60ML | 2 | DC12V / DC24V / AC110V–220V | CE, UL | 0,36 kg (typ.) | R-Red, G-Green
QTC60ML / QTCA60ML | 3 | DC12V / DC24V / AC110V–220V | CE, UL | 0,45 kg (typ.) | R-Red, A-Amber, G-Green
QTC60ML / QTCA60ML | 4 | DC12V / DC24V / AC110V–220V | CE, UL | 0,53 kg (typ.) | R-Red, A-Amber, G-Green, B-Blue
QTC60ML / QTCA60ML | 5 | DC12V / DC24V / AC110V–220V | CE, UL | 0,61 kg (typ.) | R-Red, A-Amber, G-Green, B-Blue, W-White

Light source / buzzer current (based on 1 layer)
Voltage | Light source current (1 layer) | Buzzer current
DC12V | 105 mA | 40 mA
DC24V | 70 mA | 75 mA
AC110V–220V | Max. 60 mA (light) | Max. 55 mA (buzzer)

Sound tone combinations (standard)

• 1 som de buzzer: Pi-- Pi-- (lento)
• 2 sons (personalizáveis): Pi--- Pi--- (moderado); Pi pi pi (curto)
• Buzzer contínuo (personalizável): Pi--- contínuo

Accessories (examples)

• TWS45 (suporte parede/ângulo)
• TWA45 (suporte de parede)

Notes

• Modelos AC suportam faixa de tensão livre de 100–240V
• UL Listed: variante DC24V disponível

Technical specifications

• Denominação comercial: QTC60ML / QTCA60ML
• Diâmetro: Ø60 mm
• Altura (montada): 126–399 mm dependendo do número de camadas e configuração
• Tensões de operação: DC12V, DC24V, AC110V–220V (faixa AC 100–240V)
• Corrente da fonte de luz (por 1 camada): DC12V 105 mA, DC24V 70 mA, AC máx. 60 mA
• Corrente do buzzer: DC12V 40 mA, DC24V 75 mA, AC máx. 55 mA
• Volume do buzzer: padrão até 85 dB a 1 m; opções até 100 dB e tipos de 2 sons
• Taxa de piscada: 60–80 piscadas/min
• Temperatura de operação: -30 °C a +50 °C
• Nível de proteção: IP65 (padrão), IP54 (tipo com buzzer integrado)
• Materiais: lente PC, lente interna PC, carcaça ABS
• Pré-cabado padrão; conector M12 opcional
• Certificações: CE, UL; compatível RoHS
• Peso típico por camadas: 1 camada ~0,28 kg; 2 camadas ~0,36 kg; 3 camadas ~0,45 kg; 4 camadas ~0,53 kg; 5 camadas ~0,61 kg
