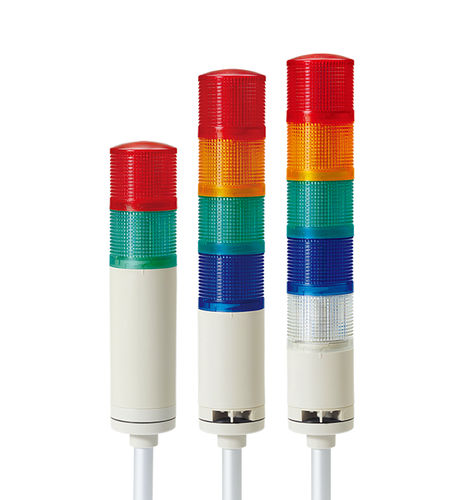

Coluna luminosa de LED QTG60L

intermitentecontínuade 2 cores

Visão geral do produto
Torre de sinalização LED modular para montagem em poste, modelos QTG60L/QTGA60L, diâmetro Ø60 mm, disponível em versões contínuas e contínuo/piscante com buzzer opcional.

Principais características

• Construção modular permite adicionar/remover módulos e reorganizar cores sem ferramentas com acoplamento tipo LOCK.
• Lente em PC com difusão de cor para boa visibilidade à distância.
• Versões QTGA com lente/cobertura integrada para aparência simplificada.
• Configurações para montagem em poste com múltiplas opções de suportes conforme necessidade de instalação.
• Opções de buzzer: buzzer integrado (volume ajustável) até Max.85dB a 1 m; buzzer de alta potência (100dB) e variantes de dois tons disponíveis sob encomenda.
• Compatível com entradas NPN open-collector (suporta ligação direta a PLC); tipos PNP também suportados.
• Taxa de piscagem: 60–80 flashes/min. Temperatura de operação: -30°C a +50°C.
• Grau de proteção: IP65 (padrão); IP54 (tipo com buzzer integrado). Fiação pré-instalada como padrão; conector M12 disponível sob pedido.

Materiais e dimensões

• Lente: PC (policarbonato).
• Carcaça: ABS.
• Pole: Alumínio.
• Diâmetro: Ø60 mm.
• Altura (conforme configuração): 352–635 mm.

Modelos / variantes

• QTG60L — Contínuo
• QTG60L-BZ — Contínuo com buzzer integrado
• QTG60LF — Contínuo/Piscante
• QTG60LF-BZ — Contínuo/Piscante com buzzer integrado
• QTGA60L — Contínuo (lente/cobertura integrada)
• QTGA60L-BZ — Contínuo com buzzer integrado
• QTGA60LF — Contínuo/Piscante (lente/cobertura integrada)
• QTGA60LF-BZ — Contínuo/Piscante com buzzer integrado

Acessórios (montagem & suportes)

• SCREW & NUT
• LB18
• LW18
• QZ18
• SZ18
• QL18
• SL18

Observações

• Modelos AC aceitam faixa de tensão ampla (100V–240V).
• Modelo 24VDC com lista UL disponível sob encomenda.
• Pré-fiação como padrão; conector M12 opcional mediante pedido.

Especificações técnicas

• Tensões disponíveis: DC12V, DC24V, AC110V–220V (AC: 100V–240V).
• Grau de proteção: IP65 (padrão), IP54 (tipo com buzzer integrado).
• Temperatura de operação: -30°C a +50°C.
• Taxa de piscagem: 60–80 flashes/min.
• Corrente da fonte de luz (1 camada): DC12V = 0.105A; DC24V = 0.070A; AC110–220V = Max.0.060A.
• Corrente do buzzer (1 camada): DC12V = 0.040A; DC24V = 0.075A; AC110–220V = Max.0.055A.
• Peso aproximado por camadas (DC12V / DC24V / AC110–220V): 1 camada = 0.26kg / 0.26kg / 0.36kg; 2 camadas = 0.34kg / 0.34kg / 0.44kg; 3 camadas = 0.43kg / 0.43kg / 0.53kg; 4 camadas = 0.51kg / 0.51kg / 0.61kg; 5 camadas = 0.59kg / 0.59kg / 0.69kg.
• Cores disponíveis por número de camadas: 1 camada: R (Vermelho); 2 camadas: R, G (Verde); 3 camadas: R, A (Âmbar), G; 4 camadas: R, A, G, B (Azul); 5 camadas: R, A, G, B, W (Branco).
• Certificações: CE, UL (opção UL para modelo 24VDC); compatível com RoHS.
