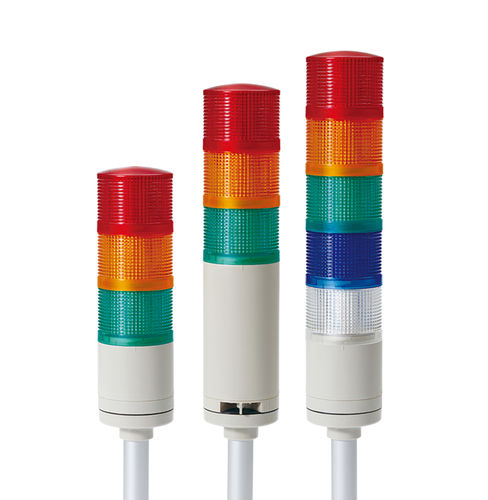

Coluna luminosa de LED QTG70L

intermitentecontínuade 5 cores

Visão geral
Série de sinalizadores torre LED modulares Ø70 mm para montagem em poste QTG70L / QTGA70L, em modos contínuo ou intermitente; buzzer e acessórios de montagem disponíveis.

Principais características

• Design modular permite empilhar módulos LED em modo contínuo ou intermitente para sinalização multicamadas.
• Lente difusora especial assegura alta visibilidade à distância.
• Estrutura tipo Lock permite adicionar/remover módulos e reorganizar cores sem ferramentas.
• Versões QTGA com lente e cobertura integradas para aparência mais simples.
• Várias opções de postes e suportes para adaptar a instalação ao local.
• Buzzer opcional: buzzer integrado até Max.85dB a 1 m; buzzer de alto volume (100dB) disponível sob encomenda.
• Suporte para conexão direta a PLC via entrada transistor NPN open-collector; compatibilidade NPN/PNP indicada por ícones.
• Taxa de flash: 60–80 flashes/min.
• Temperatura ambiente de operação: -30°C a +50°C.

Detalhes do produto

• Opções de tensão: DC12V, DC24V, AC110V–220V (modelos AC suportam 100V–240V).
• Dimensões: Diâmetro Ø70 mm; altura total varia conforme número de camadas (consultar especificações).
• Materiais: Lente - PC; Carcaça - ABS; Poste - Alumínio.
• Grau de proteção: IP65 padrão; modelos com buzzer IP54.
• Saída com cabo pré-instalado padrão; conector M12 disponível como opção.
• Conformidade: CE, UL (modelos DC24V UL-listed disponíveis), RoHS.

Modelos disponíveis / Variantes básicas

• QTG70L (Contínuo)
• QTG70L-BZ (Contínuo com buzzer integrado)
• QTG70LF (Contínuo/Intermitente)
• QTG70LF-BZ (Contínuo/Intermitente com buzzer integrado)
• QTGA70L (Contínuo, lente/cobertura integradas)
• QTGA70L-BZ (Contínuo com buzzer integrado, lente/cobertura integradas)
• QTGA70LF (Contínuo/Intermitente, lente/cobertura integradas)
• QTGA70LF-BZ (Contínuo/Intermitente com buzzer integrado, lente/cobertura integradas)

Cores

• R - Vermelho
• A - Âmbar
• G - Verde
• B - Azul
• W - Branco

Especificações técnicas

• Pesos típicos por número de camadas: 1-camada ≈ 0,42 kg; 2-camadas ≈ 0,56 kg; 3-camadas ≈ 0,77 kg; 4-camadas ≈ 0,92 kg; 5-camadas ≈ 1,07 kg.
• Corrente da fonte luminosa (1 camada): DC12V = 105 mA; DC24V = 70 mA; AC110V–220V = Máx. 60 mA.
• Corrente do buzzer: DC12V = 40 mA; DC24V = 75 mA; AC110V–220V = Máx. 55 mA.
• Taxa de flash: 60–80 flashes/min.
• Intervalo de temperatura de operação: -30°C a +50°C.
• Grau de proteção: IP65 (padrão), IP54 (modelos com buzzer).
• Montagem e acessórios: suportes compatíveis como SCREWNUT24, LB24, LW24, QZ24, SZ24, QL24, SL24.
• Opções: buzzer de alto volume (100 dB), conector M12, modelos DC24V UL-listed.
