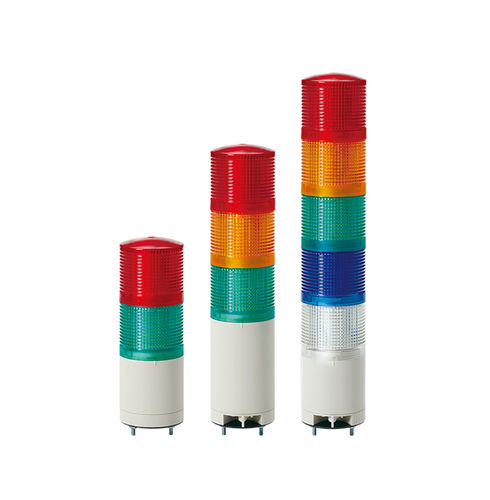

Coluna luminosa de LED QTG60ML

intermitentecontínuade 2 cores

Visão geral

• Torre de sinalização LED Ø60 mm modular para montagem direta, indicada para uso industrial
• Módulos LED contínuo/piscante modulares com conexão tipo lock que permite adicionar e reorganizar módulos sem ferramentas
• Variantes QTGA com lente e cobertura integradas para aparência simplificada
• Buzzer opcional: Máx. 85 dB a 1 m (opções de 100 dB e buzzer com volume ajustável disponíveis)
• Pré-cabeado de série; conector M12 e modelos 24 VDC com listagem UL disponíveis sob consulta
• Certificações: CE, UL (opção 24 VDC); conforme RoHS

Descrição principal do produto
Tipo montagem direta Ø60 mm
Torre de sinalização LED contínua/piscante
Máx. 85 dB (opções de buzzer disponíveis)

Características do produto

• Torre sinalizadora modular com acoplamento tipo lock para módulos contínuos/piscantes
• Lente difusora de cor para boa visibilidade à distância
• Adição de módulos e alteração da disposição de cores sem ferramentas
• QTGA: lente e cobertura integradas para aspeto limpo
• Saída de buzzer: Máx. 85 dB a 1 m; opção de 100 dB e buzzer com volume ajustável
• Suporta entrada transistor coletor aberto NPN para conexão direta ao PLC (adaptável a PNP)
• Taxa de piscamento: 60–80 flashes/min
• Temperatura de operação: -30°C a +50°C
• Grau de proteção: IP65 padrão; IP54 para versões com buzzer integrado
• Pré-cabeado padrão; conector M12 opcional
• Modelo 24 VDC listado UL disponível

Variantes de modelo (camadas / tensão / peso / cores)
Grupo de modelos: QTG60ML / QTG60ML-BZ / QTG60MLF / QTG60MLF-BZ / QTGA60ML / QTGA60ML-BZ / QTGA60MLF / QTGA60MLF-BZ

Cabeçalho: Camadas | Tensão | Peso | Cores
1 | DC12V / DC24V / AC110V-220V | 0,26 kg / 0,26 kg / 0,36 kg | R - Vermelho
2 | DC12V / DC24V / AC110V-220V | 0,34 kg / 0,34 kg / 0,44 kg | R - Vermelho; G - Verde
3 | DC12V / DC24V / AC110V-220V | 0,43 kg / 0,43 kg / 0,53 kg | R - Vermelho; A - Âmbar; G - Verde
4 | DC12V / DC24V / AC110V-220V | 0,51 kg / 0,51 kg / 0,61 kg | R - Vermelho; A - Âmbar; G - Verde; B - Azul
5 | DC12V / DC24V / AC110V-220V | 0,59 kg / 0,59 kg / 0,69 kg | R - Vermelho; A - Âmbar; G - Verde; B - Azul; W - Branco

Elétrico / acústico
Corrente da fonte de luz (1 camada): DC12V = 105 mA | DC24V = 70 mA | AC110V–220V = Máx. 60 mA
Corrente do buzzer: DC12V = 40 mA | DC24V = 75 mA | AC110V–220V = Máx. 55 mA
Taxa de piscamento: 60–80 flashes/min

Detalhes adicionais

• Materiais: Lente - PC; Carcaça - ABS; Haste - Alumínio
• Proteção: IP65 padrão; IP54 para tipo com buzzer integrado
• Faixa de temperatura de operação: -30°C a +50°C
• Certificações: CE, UL (opção 24 VDC); conforme RoHS

Especificações

• Série: QTG / QTGA (torre de sinalização modular Ø60 mm)
• Designação: QTG60ML / QTGA60ML (variantes com/sem buzzer e contínuo/piscante)
• Diâmetro: Ø60 mm; Altura: 126–399 mm dependendo do número de camadas
• Alimentação: DC12V, DC24V, AC110V–220V (intervalo AC100V–240V)
• Frequência de piscamento: 60–80 flashes/min
• Compatibilidade de entrada: transistor coletor aberto NPN para conexão direta ao PLC; adaptável a PNP
• Fiação padrão: Pré-cabeado; conector M12 opcional
• Buzzer opcional: Máx. 85 dB @1 m (padrão), opção 100 dB, volume ajustável disponível
• Proteção/temperatura: IP65 / IP54 (buzzer), -30°C a +50°C
• Certificações: CE, UL (opção 24 VDC), RoHS
