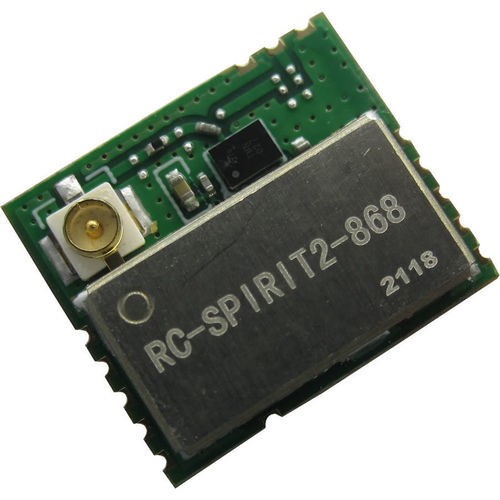

Transceptor de banda ISM RC-SPIRIT2-868

FSKRFpara radiotelemetria

Ele é baseado no transceptor STMicroelectronics S2-LP. Pino a pino compatível com os módulos da família SPSGRF fabricados em STMicroelectronics. Este dispositivo é um transreceptor RF de alto desempenho de ultra baixa potência, projetado para aplicação sem fio RF na banda sub 1GHz. O módulo foi concebido para um desempenho máximo num espaço mínimo, com 4 pinos de E/S programáveis. Programável a partir de microcontrolador externo via interface SPI. RF Balun utilizado : BAL-SPI2-01D3 Montagem SMD pronta a usar (11,5 x 13,5mm) - Blindagem metálica. Banda de Frequência Operativa: 868 MHz. A tecnologia sub-1GHz está a tornar-se uma das principais forças motrizes por detrás da Internet das Coisas (Iot), em particular este tipo de módulo é ideal para este tipo de aplicações, basicamente pelas seguintes razões : - Ultra baixo consumo de energia, o consumo deste dispositivo é de 7mA na recepção e 20mA na transmissão a +14dBm (11mA a +10dBm) em modo de repouso o consumo é de 0.7µA. - Operações de longo alcance, o parâmetro de sensibilidade é -109dBm a taxas de dados de 38,4 kbps e até -128dBm quando a taxa de dados é de 0,3kbps. Interferência de outras comunicações sem fios podem ser ultrapassadas com 90dB de bloqueio. Os níveis de potência de saída de RF podem atingir até +16dBm. Tudo isso garante um sinalização robusta para comunicações de longo alcance. Modulo disponibili nelle seguenti versioni : - RC-SPIRIT2-433 Banda de frequência : 433MHz com conector UFL. - RC-SPIRIT2-433-NA Banda de frequência : ligação de antena de 433MHz através de Pad. - RC-SPIRIT2-868 Banda de frequência : 868MHz com conector UFL. - RC-SPIRIT2-868-NA Banda de frequência : ligação de antena 868MHz através de Pad.
