Módulo de modem de comunicação RCQ5 series

sem fioIoTRF

Modem de Rádio Multifuncional com Comandos ATO módulo RCQ5-XXX não é apenas um modem de rádio de baixo consumo, mas uma plataforma completa que integra funções avançadas, tornando-o ideal para aplicações de automação, controle remoto e IoT industrial.
Baseado no chip Texas Instruments CC1312R, oferece uma combinação de alto desempenho, baixo consumo de energia e gestão robusta de canais.
Principais características:

• Baixo consumo de energia

Aplicações:

• Medidores inteligentes
• Sistemas de segurança sem fio
• Automação residencial e predial
• Sistemas 6LoWPAN
• Leitura automática de medições (AMR)
• Sistemas sem fio de baixo consumo

Gestão inteligente de energia, essencial para dispositivos alimentados por bateria ou ambientes onde a continuidade operacional é crítica.


ATWOR_DurationPermite configurar a frequência de ativação do receptor, escolhendo entre intervalos de 1000 ms, 500 ms, 250 ms e 125 ms.
Essa arquitetura reduz drasticamente o consumo médio, mantendo a capacidade de receber dados rapidamente. WOR é especialmente eficaz em sistemas de sensores sem fio, medição inteligente e aplicações onde a vida útil da bateria é fundamental.

Modem de Rádio com Comandos AT (Protocolo de Transmissão Transparente)O modem RF é muito fácil de usar e fornece um link RS232 sem fio com taxa de dados RF de até 200 kbps (modulação 2-GFSK).
O módulo também pode operar no Modo Longo Alcance (LRM) com taxa de dados RF de 2,5 kbps.
Os transceptores desempenham as funções de um modem de rádio completo e requerem apenas dados CMOS/TTL na entrada de transmissão; o transceptor correspondente emite os mesmos dados. O preâmbulo e o CRC são gerados e adicionados automaticamente à transmissão RF.

Comandos Over-The-Air (OTA Command)O módulo pode gerenciar 4 saídas digitais e 4 entradas digitais, tanto localmente quanto remotamente (OTA), enviando simples comandos AT.


Função AlarmeQuando uma entrada digital muda de estado, uma mensagem é transmitida via UART para o dispositivo remoto:
Alarm_0_1

Funcionalidade I/O RemotaA funcionalidade I/O remota é um método de transmissão bidirecional usado no campo dos controles automáticos.
Quando ativada, sempre que a entrada digital muda de estado na estação A, a saída digital da estação remota B refletirá simultaneamente esses estados e vice-versa.

Faixa de operação:

• Europa: 433/868 MHz
• Também disponível na versão 915 MHz

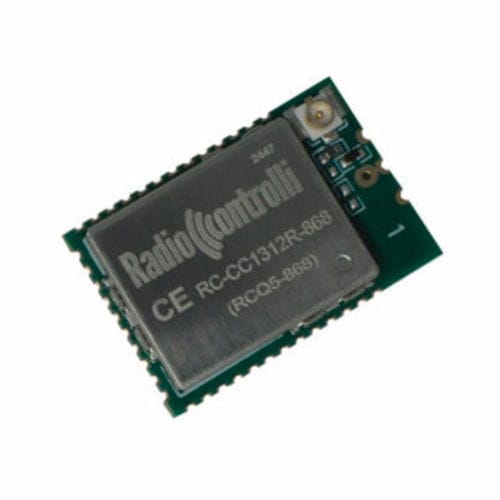

O hardware é baseado no módulo RC-CC1312R-XXX projetado pela RadioControlli (baseado no CC1312R da Texas Instruments).


Informações do módulo:

• RC-RCQ5-433: Versão padrão 433 MHz (Conector UFL)
• RC-RCQ5-433-H: Versão pad 433 MHz
• RC-RCQ5-868: Versão padrão 868 MHz (Conector UFL)
• RC-RCQ5-868-H: Versão pad 868 MHz
• RC-RCQ5-915: Versão padrão 915 MHz (Conector UFL)
