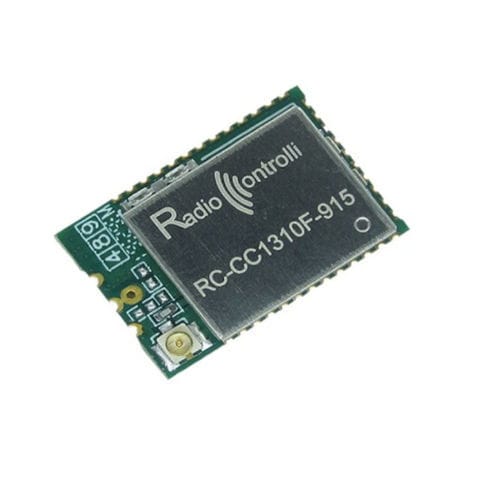

Transceptor RF RC-CC1310F-915

multicanalprogramávelde dados

O módulo RC-CC1310F-XXX é baseado no componente CC1310F128 da Texas Instruments, além de uma memória flash serial de 16 Mbit. Este dispositivo combina um transceptor RF flexível e de muito baixo consumo com um poderoso microcontrolador Cortex M3 de 48 MHz em uma plataforma que suporta múltiplas camadas físicas e padrões RF. Comparado ao módulo padrão (RC-CC1310-XXX), a versão "F" possui uma memória flash serial de 16 Mbit (GD25Q16CEIG), programável através de uma interface SPI já conectada internamente. A memória flash externa pode ser usada para: - Armazenar e coletar dados. - Memorizar imagens que, na inicialização, podem ser carregadas na memória flash interna usando um gerenciador de imagens de inicialização. Há um aplicativo desenvolvido neste módulo (livre para uso por todos) onde você pode verificar e baixar o código-fonte em C: https://github.com/joembedded/JesFs. Características técnicas: - Tensão de alimentação: 2,70 a 3,80 Volts - Consumo de corrente (modo RX): 5,50 mA - Consumo de corrente (modo TX +10dBm): 13,40 mA - Consumo de corrente (modo TX +14dBm): 23,50 mA - Consumo de corrente em modo de espera: 0,70 µA - Consumo de corrente em modo de desligamento: 185 nA - Banda de frequência: 915 MHz - Erro de frequência: ±10 ppm - Potência de saída RF: -10 a +14 dBm - Sensibilidade RF (taxa de dados 50kbps): -110 dBm - Sensibilidade RF de longo alcance (taxa de dados 625bps): -124 dBm - Taxa de dados: 0,01 a 4,0 Mbit/s - Faixa de temperatura de operação: -30 a 75 °C. Conexões: - 1: GND - Terra - 2: DIO-1 - GPIO, Controlador de Sensor, Capacidade de Alta Potência - 3: DIO-2 - GPIO, Controlador de Sensor, Capacidade de Alta Potência - 4: DIO-3 - GPIO, Controlador de Sensor, Capacidade de Alta Potência - 5: DIO-4 - GPIO, Controlador de Sensor, Capacidade de Alta Potência - 6: DIO-5 - GPIO, Controlador de Sensor, Capacidade de Alta Potência - 7: DIO-6 - GPIO, Controlador de Sensor, Capacidade de Alta Potência - 8: DIO-7 - GPIO, Controlador de Sensor, Capacidade de Alta Potência - 9: GND - Terra - 10: VDD - Fonte de Alimentação - 11-13: Não utilizado - 14: DIO-11 - GPIO - 15: DIO-12 - GPIO - 16: DIO-13 - GPIO - 17: DIO-14 - GPIO - 18: DIO-15 - GPIO - 19: TMSC - GPIO, JTAG TMSC, Capacidade de Alta Potência - 20: TCKC - GPIO, JTAG TCKC, Capacidade de Alta Potência - 21: DIO-16 - GPIO, JTAG TDO, Capacidade de Alta Potência - 22: DIO-17 - GPIO, JTAG TDI, Capacidade de Alta Potência - 23: DIO-18 - GPIO - 24: DIO-19 - GPIO - 25: Não utilizado - 26: DIO-21 - GPIO - 27: DIO-22 - GPIO - 28: RST - RESET Ativo Baixo - 29: DIO-23 - GPIO - 30: DIO-24 - GPIO - 31: DIO-25 - GPIO - 32: DIO-26 - GPIO - 33: DIO-27 - GPIO - 34: DIO-28 - GPIO - 35: DIO-29 - GPIO - 36: DIO-30 - GPIO - 37: GND - Terra - 38: ANT - Pad de Antena - 39: GND - Terra. Modelo: RC-CC1310F-915 - Baseado em Texas Instruments CC1310F128 - Memória flash serial de 16 Mbit (GD25Q16CEIG) - Microcontrolador Cortex M3 de 48 MHz - Banda de frequência: 915 MHz - Potência de saída RF: -10 a +14 dBm - Sensibilidade RF: até -124 dBm - Temperatura de operação: -30°C a 75°C - Taxa de dados: 0,01 a 4,0 Mbit/s - Dimensões: ver desenho mecânico.
