Módulo de modem sem fio RC-RICK-868

de dadosIoTsem fio

Visão Geral do Produto

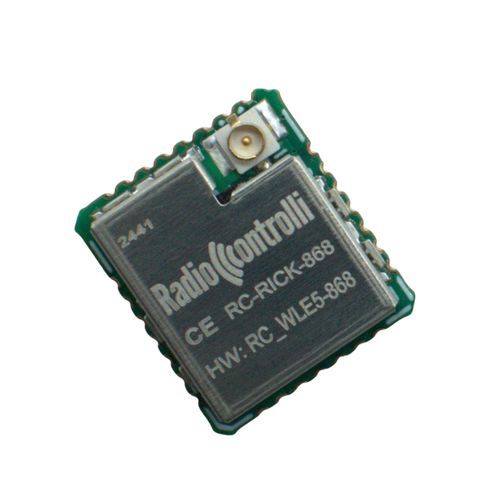

O RC-RICK-868 é um modem de rádio com interface UART utilizável com comandos AT para comunicação de longa distância com modulação LoRa (Protocolo de Transmissão Transparente LoRa).
Trabalha na banda europeia: 868MHz
O hardware é baseado no módulo RC-WLE5-868 projetado pela RadioControlli (baseado em STM32WLE5Jx).
CORE: STM32WLE5Jx
Bandas de frequência operativas: 868MHz
Pronto para montagem SMD (13 x 14.5mm) - Blindagem metálica.

• Modem de rádio com interface UART
• Utilizável com comandos AT
• Comunicação de longa distância com modulação LoRa
• Banda europeia: 868MHz
• Baseado no módulo RC-WLE5-868 (baseado em STM32WLE5Jx)
• Montagem SMD (13 x 14.5mm)
• Blindagem metálica

Características Técnicas
Características Técnicas | Min | Typ | Max | Unidade
Tensão de alimentação | 2.5 | 3.3 | 3.7 | Volt
Consumo de corrente (Modo de Suspensão) | | 2.0 | | uA
Consumo de corrente (Modo RX) | | 5.0 | | mA
Consumo de corrente (Modo TX) | | 120 | | mA
Banda de frequência | | 868 | | MHz
Potência de saída RF 50ohm | +15.0 | | 22.00 | dBm
Sensibilidade RF | | -140 | | dBm
Faixa de temperatura de operação | -20 | | 70 | °C

Pinagem
Pino | Nome | Descrição
1 | VCC | Tensão de alimentação.
2,14,15,17,23 | GND | Terra.
16 | NC | Não Conectado
18 | RST | ENTRADA DE DISPARO DE RESET
19 | RX | UART RX
20 | TX | UART TX
22 | BOOT | Usando este pino é possível atualizar a versão do FW.
24 | ACORDAR | Acorda quando o módulo está em modo de suspensão, é possível puxar para baixo (50ms) este pino para acordar o módulo

Características / Especificações Técnicas

• Modem de rádio com interface UART
• Suporte a comandos AT
• Modulação LoRa (Protocolo de Transmissão Transparente)
• Banda de frequência 868MHz
• Core STM32WLE5Jx
• Tensão de alimentação: 2.5V a 3.7V (typ. 3.3V)
• Consumo de corrente: Suspensão 2.0uA, RX 5.0mA, TX 120mA
• Potência de saída RF: +15.0 a 22.00 dBm
• Sensibilidade RF: -140 dBm
• Temperatura de operação: -20°C a 70°C
• Montagem SMD (13 x 14.5mm)
• Blindagem metálica
