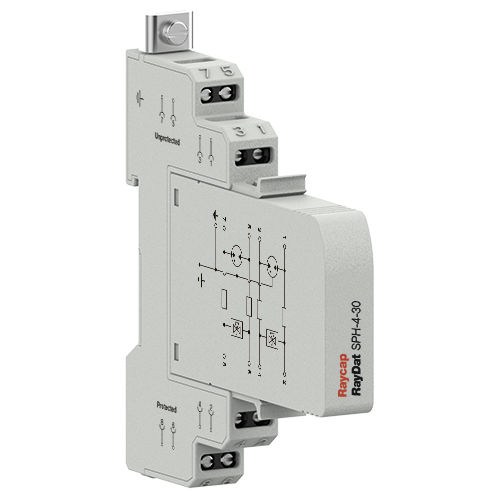

Dispositivo de proteção contra surtos para linha de transmissão de dados e telecomunicações RayDat SPH-2 / SPH-4

modularde descarga de gáspara trilho DIN

Categoria IEC/EN: D1/C1/C2/C3 Modo de proteção: Longitudinal, Transversal Proteção grosseira: 3 terminais GDT Classificações de descarga de surto: In: 10 kA, Imax: 20 kA, Iimp: 2,5kA (5 kA para SPH-4) Corrente de carga em série: 1 A, (10 A para SPH-4) Invólucro: DIN 43880 2/3 TE, montagem em trilho DIN Terminais: Cordões até 4 mm2 Caixa: Design modular Conformidade: IEC/EN 61643-21; UL 497B 4ª Edição A série RayDAT SPH-2 de dispositivos de proteção contra sobretensões foi desenvolvida para proteger um circuito de um par, que pode ser desligado da terra em circuitos de dados, sinais e comunicações. A série RayDAT SPH-4 de dispositivos de proteção contra sobretensões foi desenvolvida para proteger loops de dois pares, que podem ser desligados da terra em circuitos de dados, sinais e comunicações. Destina-se a aplicações em que podem ocorrer frequentemente aumentos elevados do potencial de terra, como em locais próximos de caminhos-de-ferro eléctricos. A topologia do circuito consiste num protetor de várias fases que fornece proteção em modo comum (longitudinal) e em modo diferencial (transversal). A proteção grosseira é fornecida por um tubo de descarga de gás de três terminais, enquanto a proteção fina é fornecida por um díodo de avalanche de silício de alta velocidade ou por um estágio de varistor de óxido metálico. É necessário ter cuidado para assegurar a coordenação entre estes dois estágios sem que ocorram pontos cegos de tensão ou sem que ocorram pontos cegos de tensão ou de corrente de pico. É fornecida proteção térmica para reduzir os riscos de fuga térmica em caso de falha inadvertida da rede eléctrica. É fornecida proteção em modo comum (longitudinal) e em modo diferencial (transversal). Se o módulo for desligado da base, as linhas de ligação permanecem activadas.
