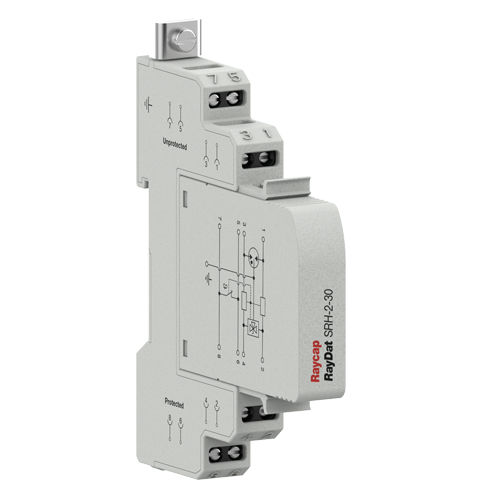

Dispositivo de proteção contra surtos de categoria D1 /C1 /C2 /C3 RayDat SRH-2

para rede de telecomunicaçõespara linha de transmissão de dados e telecomunicaçõesde descarga de gás

Categoria IEC/EN: D1/C1/C2/C3 Modo de proteção: Longitudinal, Transversal Classificações de descarga de surto: In: 10 kA, Imax: 20 kA, Iimp: 2,5 kA Invólucro: DIN 43880 2/3 TE, montagem em calha DIN Terminais: Cordões até 4 mm2 Caixa: Design modular Conformidade: IEC/EN 61643-21; UL 497B 4ª Edição A Série RayDat SRH-2 oferece o mesmo nível de proteção e desempenho técnico que a Série SLH-2, mas também oferece a caraterística de um conjunto adicional de contactos sem tensão que podem ser utilizados para sinalização remota e monitorização do estado do dispositivo. Se a unidade falhar, os contactos mudam de estado. Estas barreiras oferecem estágios de proteção grosseiros e finos e oferecem proteção longitudinal e transversal. O primeiro nível de proteção é constituído por um tubo de descarga de gás tripolar e destina-se a desviar a energia primária de sobretensão. A fase de proteção fina subsequente é implementada utilizando díodos rápidos de avalanche de silício bidireccionais. Foram utilizadas técnicas de conceção especiais na conceção da fase de proteção fina para evitar a carga capacitiva da linha, assegurando assim uma baixa perda de inserção e uma vasta gama de frequências de funcionamento. A impedância da linha em série é utilizada para assegurar a coordenação de energia entre as fases de proteção grosseira e fina, independentemente da magnitude da sobretensão incidente. Quando ocorre um contacto de frequência de potência entre as linhas de alimentação e de comunicação, o risco de choque elétrico e de incêndio aumenta. Para evitar esse risco, é incluído um termoclip no estágio de proteção primária deste dispositivo para desviar a corrente de frequência de potência para a terra. O design do módulo/base de encaixe facilita a substituição de um módulo avariado sem necessidade de remover a cablagem do sistema.
