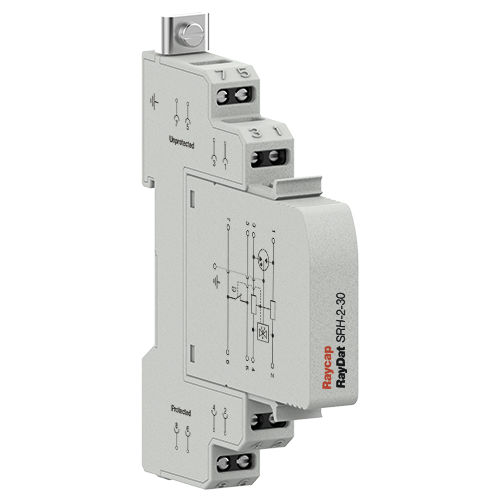

Dispositivo de proteção contra surtos modular RayDat SRH-2

para trilho DINde baixa tensão

Categoria IEC/EN: D1/C1/C2/C3 Modo de proteção: Longitudinal, Transversal Tensões: 5*, 12*, 15, 24*, 30*, 48, 60, 110 V DC Gama de frequências: 30 MHz Classificações de descarga de surto: In: 10 kA, Imax: 20 kA, Iimp: 2,5 kA Corrente de carga em série: 1 A Invólucro: DIN 43880 2/3 TE, montagem em trilho DIN Terminais: Cordões até 4 mm2 Caixa: Design modular Conformidade: IEC/EN 61643-21; UL 497B 4ª Edição A Série RayDat SRH-2 oferece o mesmo nível de proteção e desempenho técnico que a Série SLH-2, mas também oferece a caraterística de um conjunto adicional de contactos sem tensão que podem ser utilizados para sinalização remota e monitorização do estado do dispositivo. Se a unidade falhar, os contactos mudam de estado. Estas barreiras oferecem estágios de proteção grosseiros e finos e oferecem proteção longitudinal e transversal. O primeiro nível de proteção é constituído por um tubo de descarga de gás tripolar e destina-se a desviar a energia primária da sobretensão. A fase de proteção fina subsequente é implementada utilizando díodos rápidos de avalanche de silício bidireccionais. Foram utilizadas técnicas de conceção especiais na conceção da fase de proteção fina para evitar a carga capacitiva da linha, assegurando assim uma baixa perda de inserção e uma vasta gama de frequências de funcionamento. A impedância da linha em série é utilizada para assegurar a coordenação de energia entre os estádios de proteção grosseiro e fino, independentemente da magnitude da sobretensão incidente. Quando ocorre um contacto de frequência de potência ocorre entre as linhas de alimentação e de comunicação, o risco de choque elétrico e incêndio aumenta. Para evitar esse risco, é incluído um termo-clip no estágio de proteção primária deste dispositivo para desviar a corrente de frequência de potência para a terra.
