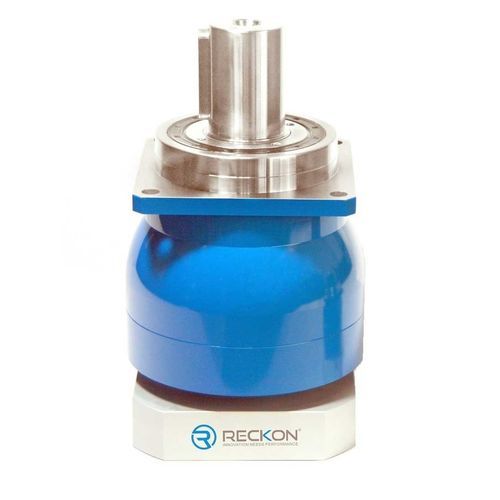

Redutor planetário X-TREME-SQ-ST series
de engrenagens helicoidaiscoaxial200–500 Nm

redutor planetário
redutor planetário
redutor planetário
redutor planetário
redutor planetário
redutor planetário
redutor planetário
redutor planetário
redutor planetário
redutor planetário
Guardar nos favoritos
Comparar

Mais informações no site da RECKON DRIVES INTERNATIONAL S.A.S.

Características

Tipo
planetário, de engrenagens helicoidais
Orientação dos eixos
coaxial
Torque
200–500 Nm, 100–200 Nm, 500–1000 Nm, 2–50 Nm, 50–100 Nm, 1–2 kNm, 2–5 kNm, 5–10 kNm
Performance
de precisão, com folga reduzida
Aplicações
para eixo
Outras características
para motor
Velocidade de rotação

MÍN: 1.500 rpm
(9.424,78 rad.min-1)

5.000 rpm
(31.415,93 rad.min-1)

MÁX: 7.500 rpm
(47.123,89 rad.min-1)

Folga

MÍN: 0,02 °

MÁX: 0,08 °

Descrição

A SUA ESCOLHA SEGURA PARA APLICAÇÕES QUE GERAM CARGAS RADIAIS E AXIAIS ELEVADAS Esta caixa de engrenagem planetária de baixa folga está bem adaptada a aplicações com aceleração média a forte e cargas radiais e axiais elevadas sobre um eixo de saída macho. É a escolha ideal para aplicações como accionamentos de cremalheira e pinhão em robôs dinâmicos de recolha e colocação, ou correias altamente dinâmicas. Capacidade de aceleração++++ Inversões rápidas++++ Classificação de carga radial++++ Classificação de carga axial++++ Rigidez++++ Precisão+++++ Economia++++ Adequado para aplicações servomotoras SIM Número de tamanhos nesta linha7 (60 a 240) Angular padrão backlash≤3 ou 5 arc-min Opcional reduzido backlash≤1 ou 3 arc-min Rácios disponíveis3 a 100 Ligação do eixo do motorAcoplamento balanceado X-Treme é uma caixa de engrenagem planetária helicoidal, de baixa folga. O portador do planeta é uma gaiola, para proporcionar rigidez e capacidade de aceleração. É monobloco, com o eixo de saída. O eixo é fortemente apoiado por 2 rolamentos de roletes cónicos para uma capacidade máxima de carga. O anel planetário é monobloco (pertence à caixa), para reforçar a rigidez. Esta construção melhora a capacidade de aceleração e a aceitação das variações de torque. Recomendamos esta linha para aplicações utilizando o factor de aplicação Ka<1,6 (consultar a secção de informação para mais detalhes sobre factores de aplicação).

---

Tradução automática  (ver texto original em inglês)
