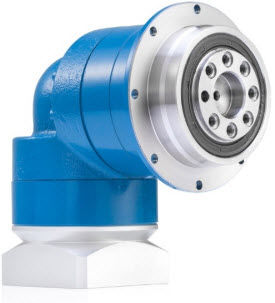

Redutor planetário Ultimate RA series
de engrenagens helicoidaisde eixos ortogonais200–500 Nm

redutor planetário
redutor planetário
redutor planetário
redutor planetário
redutor planetário
redutor planetário
redutor planetário
Guardar nos favoritos
Comparar

Mais informações no site da RECKON DRIVES INTERNATIONAL S.A.S.

Características

Tipo
planetário, de engrenagens helicoidais
Orientação dos eixos
de eixos ortogonais
Torque
200–500 Nm, 100–200 Nm, 500–1000 Nm, 2–50 Nm, 50–100 Nm, 1–2 kNm, 10–20 Nm, 2–5 kNm
Performance
de precisão, com folga reduzida
Aplicações
para eixo
Outras características
para flange, para motor, para motor
Velocidade de rotação

MÁX: 7.500 rpm
(47.123,89 rad.min-1)

MÍN: 2.000 rpm
(12.566,37 rad.min-1)

Folga

MÁX: 0,13 rad

MÍN: 0,07 rad

Descrição

CICLOS DE TRABALHO EXTREMOS COM CARGAS ELEVADAS APLICADAS SOBRE A FLANGE DE SAÍDA Ultimate é uma caixa de engrenagens planetária de alta resistência e baixa folga. Apresenta uma rigidez considerável e uma incrível capacidade de aceleração, juntamente com uma extrema capacidade de carga na flange de saída. Capacidade de aceleração+++++ Inversões rápidas+++++ Classificação de carga radial+++++ Classificação de carga axial+++++ Rigidez+++++ Precisão++ Economia++++ Adequado para aplicações servo-motoras SIM Número de tamanhos nesta linha4 (64 a 140) Folga angular padrão<3 ou <5 arc-min Folga opcionalmente reduzida<1 ou <3 arc-min Rácios disponíveis4 a 100 Ligação do eixo do motorAcoplamento balanceado A RA Ultimate é uma caixa de engrenagens planetária de engrenagens helicoidais, de ângulo recto e de baixa folga O portador do planeta é uma gaiola maciça que proporciona rigidez e capacidade de aceleração. É monobloco com a flange de saída. A gaiola é centrada no anel planetário interior por meio de 2 rolamentos de esferas de contacto angular pré-carregados (para tamanhos pequenos) ou rolamentos de roletes cónicos (tamanhos acima de 140). Esta construção reforça a capacidade de aceleração e a aceitação da caixa de velocidades de inversão rápida. Recomendamos esta linha para aplicações utilizando o factor de aplicação Ka<2,25 (consultar a secção de informação para mais detalhes sobre factores de aplicação).

---

Tradução automática  (ver texto original em inglês)
