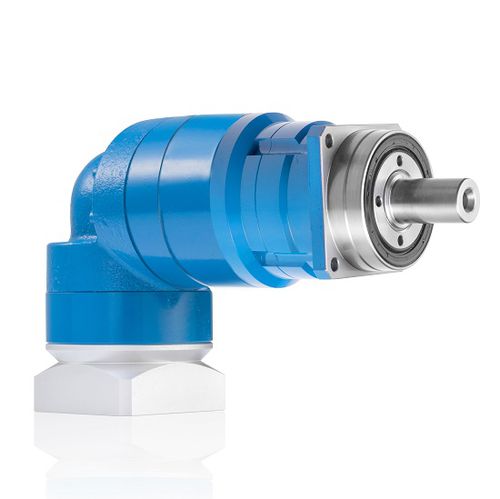

Redutor planetário X-TREME-SQ-RA series

de engrenagens helicoidaisde eixos ortogonais200–500 Nm

ALTA CAPACIDADE DE ACELERAÇÃO, EM APLICAÇÕES DE CARGA RADIAL E AXIAL ELEVADA X-Treme RA é uma caixa de engrenagens planetária em ângulo recto e de baixa folga. Foi concebida para aplicações silenciosas e dinâmicas com esforços importantes no eixo, como cremalheiras e pinhões, ou correias. Capacidade de aceleração++++ Inversões rápidas++++ Classificação de carga radial++++ Classificação de carga axial++++ Rigidez++ Precisão++++ Economia++ Adequado para aplicações servomotoras SIM Número de tamanhos nesta linha6 (60 a 210) Folga angular padrão<3' ou <5' Opcional, baixa folga angular<1' ou <2' Rácios disponíveis3 a 100 Ligação do eixo do motorAcoplamento balanceado CONSTRUÇÃO INTERNA X-Treme RA é uma caixa de engrenagens planetária em ângulo recto, helicoidal e de baixa folga. O portador do planeta é uma gaiola, para proporcionar rigidez e capacidade de aceleração. É monobloco, com o eixo de saída. O eixo é fortemente apoiado por rolamentos de rolos cónicos, para proporcionar uma aceitação de cargas axiais e radiais muito elevadas. O anel planetário é monobloco (pertence à carcaça), para reforçar a rigidez. Esta construção melhora a capacidade de aceleração e a aceitação de inversões frequentes. Recomendamos esta linha para aplicações utilizando o factor de aplicação Ka<1,6 (consultar a secção de informação para mais detalhes sobre os factores de aplicação).
