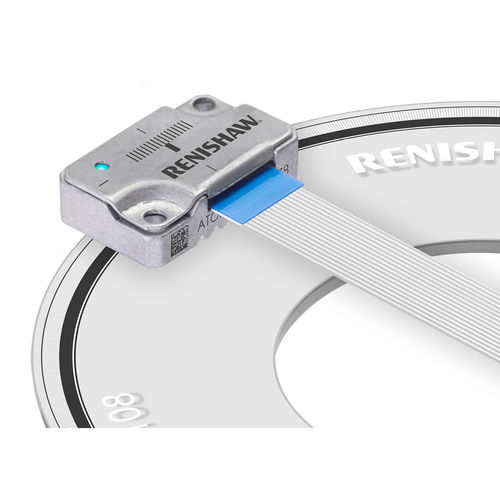

Encoder rotativo incremental ATOM™ RCDM

ópticosem contatoanalógico

O que é o ATOM? O ATOM é o sistema de leitor óptico sem contato miniatura, incremental, linear e rotativo da Renishaw. Seu projeto inovador combina miniaturização com excepcional estabilidade de sinal, imunidade às impurezas e confiabilidade. Esta combinação é única no mercado e representa um avanço significativo no desempenho e confiabilidade de leitores miniatura. O ATOM é fornecido nas variantes com cabo de alta flexibilidade e Circuito Impresso Flexível (FPC), nas opções de escala de 20 µm ou 40 µm. Está disponível uma série de interfaces, incluindo a Ri padrão, Ti de alto desempenho e a interface aberta compacta ACi. O que é o disco RCDM? O RCDM é um disco de vidro de peça única com graduações marcadas diretamente na face, uma posição de marca de referência única e anel de alinhamento óptico. O anel de alinhamento óptico pode ser utilizado para minimizar os erros de alinhamento angular e aumentar a exatidão instalada. Estão disponíveis duas versões, com graduações de 20 µm ou 40 µm, nos tamanhos (20 µm: Ø30 mm a Ø108 mm, 40 µm: Ø17 mm a Ø108 mm) O formato sem contato elimina o retrocesso (backlash), torção do eixo e outros erros de histerese mecânica inerentes aos leitores fechados tradicionais.
