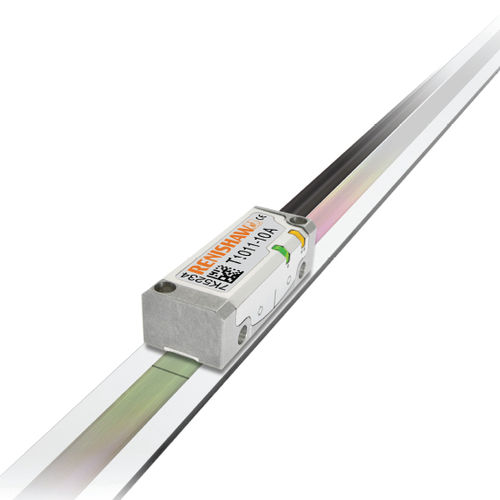

Encoder linear incremental TONiC™ RELM20
ópticosem contatocom saída digital

encoder linear incremental
encoder linear incremental
Guardar nos favoritos
Comparar


Características

Tipo
incremental
Tecnologia
óptico
Características mecânicas
sem contato
Sinal de saída
com saída digital, analógico
Grau de proteção
IP40, IP20
Outras características
de alta precisão, compacto
Comprimento

MÍN: 20 mm (0,787 in)

MÁX: 1.500 mm (59,055 in)

Resolução

MÍN: 1 nm

MÁX: 5.000 nm

Descrição

O que é o TONiC? O TONiC é o sistema de leitor sem contato super compacto da Renishaw, que assegura velocidades de até 10 m/s e, quando combinado com a interface Ti, resoluções até 1 nm em aplicações lineares e rotativas. Os sistemas TONiC são rápidos e fáceis de instalar, com grandes tolerâncias de preparação e calibração com um toque de botão. O processamento de sinal dinâmico do TONiC proporciona estabilidade de sinal aumentada, Erro Subdivisional muito reduzido <±30 nm, para elevado desempenho do controle de movimentos. O que é a escala RELM20? A RELM20 é uma escala produzida com ZeroMet™, uma liga de níquel/ferro de baixa dilatação, com graduação de 20 µm. Ela é comparável com as escalas de vidro de graduação fina e oferece uma exatidão total (incluindo inclinação e linearidade) melhor que ±1 µm em 1,5 m de comprimento. A liga ZeroMet possui um coeficiente de dilatação térmica de 0,75 ±0,35 µm/m/°C a 20 °C. Os projetistas de sistema podem escolher entre fita adesiva especialmente formulada ou grampos mecânicos para se adequar aos seus requisitos de montagem. Ambos os métodos de montagem permitem a dilatação térmica independente do substrato.
