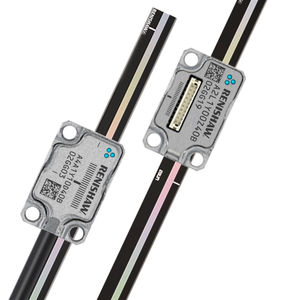

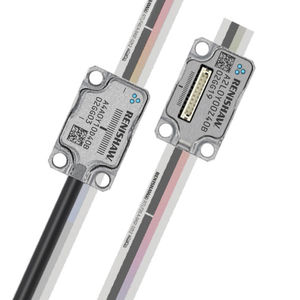

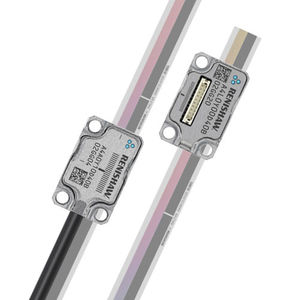

Encoder linear incremental TONiC™ UHV RTLC20

ópticosem contatoanalógico

O que é o TONiC UHV? O TONiC UHV é o sistema de leitor sem contato supercompacto da Renishaw para aplicações em Vácuo Ultra-Alto, que proporciona controle de movimentos melhorado. O TONiC oferece velocidades de até 10 m/s e, combinado com a interface Ti, resoluções até 1 nm em aplicações lineares e rotativas. Os sistemas TONiC são rápidos e fáceis de instalar, com grandes tolerâncias de preparação e calibração com um toque de botão. O processamento de sinal dinâmico do TONiC proporciona estabilidade de sinal aumentada, Erro Subdivisional muito reduzido <±30 nm, para elevado desempenho do controle de movimentos. O que é a escala RTLC20? A RTLC20 é uma escala de fita de aço inoxidável de perfil baixo com com graduação de 20 µm e marca de referência IN-TRAC selecionável pelo cliente. Exatidão de ±5 µm/m e comprimentos de até 10 metros. Estão disponíveis duas opções de montagem, ambas permitem dilatação térmica independente e conveniência da escala de fita. A RTLC20 pode ser utilizada com o revolucionário sistema de transporte de escala FASTRACK™. Este sistema permite que uma trilha seja colocada de modo rápido e fácil, sem necessidade de furos de fixação. Um espaçador sacrifical é removido e a escala de fita é então depositada na trilha. A RTLC20-S é depositada sobre o substrato com uma fita autoadesiva no verso. O autoadesivo é formulado de tal modo que ele permite a dilatação térmica independente da escala em relação ao substrato. Para concluir a instalação, ambos os tipos de escala são fixados em um ponto para estabelecer uma posição de referência.
