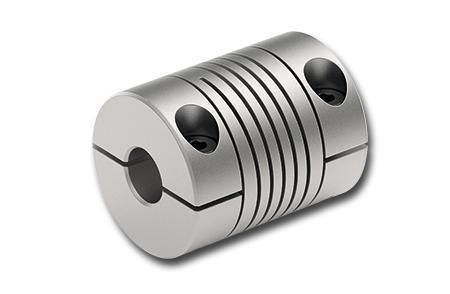

Acoplamento em alumínio RBC … EWC-ALU

com clamppara encoderpara eixo

O acoplamento de viga única RBC ... EWC-ALU é um pequeno acoplamento de viga única em alumínio, tipo grampo, concebido para a transmissão de movimentos rotativos sem folgas e com sincronização angular em aplicações ligeiras, compensando de forma óptima os desalinhamentos dos veios. Caraterísticas

• Acoplamento de pequenas dimensões para utilização universal
• Transmissão síncrona angular de movimentos rotativos sem folgas
• Concebido para aplicações ligeiras
• Fabricado em alumínio 7075-T6 (material n.º 3.4365)
• Compensação óptima dos desalinhamentos dos veios

Aplicação típica

• Encoders
• Tachogenerators
• Spindle drives

Variantes disponíveis (linhas da tabela da loja virtual)

• RBC 0015 EWC-ALU-003.000-003.000 - N.º do artigo: 4417-115100-003.00 - Peso: 9,0 - d1: 3 mm - d2: 3 mm - Prazo de entrega: 10 Dias - Preço/peça: 49,41 €
• RBC 0015 EWC-ALU-004.000-003.000 - N.º do artigo: 4417-115100-M20528 - Peso: 9,0 - d1: 4 mm - d2: 3 mm - Prazo de entrega: 10 Dias - Preço/peça: 49,41 €
• RBC 0015 EWC-ALU-004.000-004.000 - N.º do artigo: 4417-115100-004.00 - Peso: 9,0 - d1: 4 mm - d2: 4 mm - Prazo de entrega: 10 Dias - Preço/peça: 49,41 €
• RBC 0015 EWC-ALU-005.000-003.000 - N.º do artigo: 4417-115100-M20532 - Peso: 9,0 - d1: 5 mm - d2: 3 mm - Prazo de entrega: 10 Dias - Preço/peça: 49,41 €
• RBC 0015 EWC-ALU-005.000-004.000 - N.º do artigo: 4417-115100-M20535 - Peso: 9,0 - d1: 5 mm - d2: 4 mm - Prazo de entrega: 10 Dias - Preço/peça: 49,41 €
• RBC 0015 EWC-ALU-005.000-005.000 - N.º do artigo: 4417-115100-005.00 - Peso: 9,0 - d1: 5 mm - d2: 5 mm - Prazo de entrega: 10 Dias - Preço/peça: 49,41 €
• RBC 0020 EWC-ALU-004.000-004.000 - N.º do artigo: 4417-120100-004.00 - Peso: 21,0 - d1: 4 mm - d2: 4 mm - Prazo de entrega: 10 Dias - Preço/peça: 50,40 €
• RBC 0020 EWC-ALU-005.000-004.000 - N.º do artigo: 4417-120100-M20535 - Peso: 21,0 - d1: 5 mm - d2: 4 mm - Prazo de entrega: 10 Dias - Preço/peça: 50,40 €
• RBC 0020 EWC-ALU-005.000-005.000 - N.º do artigo: 4417-120100-005.00 - Peso: 21,0 - d1: 5 mm - d2: 5 mm - Prazo de entrega: 10 Dias - Preço/peça: 50,40 €
• RBC 0020 EWC-ALU-006.000-004.000 - N.º do artigo: 4417-120100-M20542 - Peso: 21,0 - d1: 6 mm - d2: 4 mm - Prazo de entrega: 10 Dias - Preço/peça: 50,40 €
• RBC 0020 EWC-ALU-006.000-005.000 - N.º do artigo: 4417-120100-M20543 - Peso: 21,0 - d1: 6 mm - d2: 5 mm - Prazo de entrega: 10 Dias - Preço/peça: 50,40 €
• RBC 0020 EWC-ALU-006.000-006.000 - N.º do artigo: 4417-120100-006.00 - Peso: 21,0 - d1: 6 mm - d2: 6 mm - Prazo de entrega: A pedido - Preço/peça: 50,40 €
• RBC 0025 EWC-ALU-006.000-006.000 - N.º do artigo: 4417-125100-006.00 - Peso: 35,0 - d1: 6 mm - d2: 6 mm - Prazo de entrega: 10 Dias - Preço/peça: 58,20 €
• RBC 0025 EWC-ALU-008.000-006.000 - N.º do artigo: 4417-125100-M20559 - Peso: 35,0 - d1: 8 mm - d2: 6 mm - Prazo de entrega: 10 Dias - Preço/peça: 58,20 €
• RBC 0025 EWC-ALU-008.000-008.000 - N.º do artigo: 4417-125100-008.00 - Peso: 35,0 - d1: 8 mm - d2: 8 mm - Prazo de entrega: 10 Dias - Preço/peça: 58,20 €
• RBC 0025 EWC-ALU-010.000-006.000 - N.º do artigo: 4417-125100-M20579 - Peso: 35,0 - d1: 10 mm - d2: 6 mm - Prazo de entrega: 10 Dias - Preço/peça: 58,20 €
• RBC 0025 EWC-ALU-010.000-008.000 - N.º do artigo: 4417-125100-M20583 - Peso: 35,0 - d1: 10 mm - d2: 8 mm - Prazo de entrega: 10 Dias - Preço/peça: 58,20 €
• RBC 0025 EWC-ALU-010.000-010.000 - N.º do artigo: 4417-125100-010.00 - Peso: 35,0 - d1: 10 mm - d2: 10 mm - Prazo de entrega: 10 Dias - Preço/peça: 58,20 €
• RBC 0030 EWC-ALU-008.000-008.000 - N.º do artigo: 4417-130100-008.00 - Peso: 60,0 - d1: 8 mm - d2: 8 mm - Prazo de entrega: 10 Dias - Preço/peça: 69,30 €
• RBC 0030 EWC-ALU-010.000-008.000 - N.º do artigo: 4417-130100-M20583 - Peso: 60,0 - d1: 10 mm - d2: 8 mm - Prazo de entrega: 10 Dias - Preço/peça: 69,30 €
• RBC 0030 EWC-ALU-010.000-010.000 - N.º do artigo: 4417-130100-010.00 - Peso: 60,0 - d1: 10 mm - d2: 10 mm - Prazo de entrega: 10 Dias - Preço/peça: 69,30 €
• RBC 0030 EWC-ALU-012.000-008.000 - N.º do artigo: 4417-130100-M20594 - Peso: 60,0 - d1: 12 mm - d2: 8 mm - Prazo de entrega: 10 Dias - Preço/peça: 69,30 €
• RBC 0030 EWC-ALU-012.000-010.000 - N.º do artigo: 4417-130100-M20598 - Peso: 60,0 - d1: 12 mm - d2: 10 mm - Prazo de entrega: 10 Dias - Preço/peça: 69,30 €
• RBC 0030 EWC-ALU-012.000-012.000 - N.º do artigo: 4417-130100-012.00 - Peso: 60,0 - d1: 12 mm - d2: 12 mm - Prazo de entrega: 10 Dias - Preço/peça: 69,30 €

Caraterísticas / especificações técnicas

• Tipo de produto: Acoplamento de viga simples (monofeixe) com braçadeira
• Material: Alumínio 7075-T6 (material nº 3.4365)
• Função: Transmissão síncrona angular sem folgas; compensa os desalinhamentos do eixo
• Uso pretendido: Aplicações ligeiras (por exemplo, codificadores, tacogeradores, accionamentos de fuso)
• Combinações de furos disponíveis (d1 / d2) e números de artigo conforme listado na tabela da loja virtual acima
• Prazo de entrega típico para tamanhos padrão: 10 Dias (alguns tamanhos maiores: a pedido)
