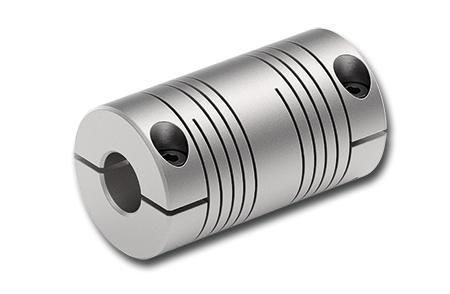

Acoplamento torcionalmente flexível RBC … DWC-ALU

em alumíniocom furocompacto

O acoplamento de dupla espiral RBC DWC-ALU é um acoplamento compacto e leve em alumínio com bujão de aperto, projetado para transmissão angular sincrônica sem folga e compensação ótima de desalinhamentos de eixo.

Características

• Acoplamento compacto para uso universal
• Transmissão angular sincrônica sem folga de movimentos rotativos
• Alta capacidade de desalinhamento radial
• Projetado para torques menores
• Material: Alumínio 7075-T6 (n.º de material 3.4365)
• Compensação ótima dos desalinhamentos de eixo

Aplicações típicas

• Engenharia mecânica geral
• Construção de aparelhos
• Acionamentos de mandril

Variantes disponíveis (extrato do webshop)

• RBC 0100 DWC-ALU-006.000-006.000 — Nº de artigo: 4417-126104-006.00 — Peso: 54,0 g — d1: 6 mm — d2: 6 mm — Prazo de entrega: 10 dias
• RBC 0100 DWC-ALU-008.000-006.000 — Nº de artigo: 4417-126104-M20559 — Peso: 54,0 g — d1: 8 mm — d2: 6 mm — Prazo de entrega: 10 dias
• RBC 0100 DWC-ALU-008.000-008.000 — Nº de artigo: 4417-126104-008.00 — Peso: 54,0 g — d1: 8 mm — d2: 8 mm — Prazo de entrega: 10 dias
• RBC 0100 DWC-ALU-010.000-006.000 — Nº de artigo: 4417-126104-M20579 — Peso: 54,0 g — d1: 10 mm — d2: 6 mm — Prazo de entrega: 10 dias
• RBC 0100 DWC-ALU-010.000-008.000 — Nº de artigo: 4417-126104-M20583 — Peso: 54,0 g — d1: 10 mm — d2: 8 mm — Prazo de entrega: 10 dias
• RBC 0100 DWC-ALU-010.000-010.000 — Nº de artigo: 4417-126104-010.00 — Peso: 54,0 g — d1: 10 mm — d2: 10 mm — Prazo de entrega: 10 dias
• RBC 0125 DWC-ALU-008.000-008.000 — Nº de artigo: 4417-132104-008.00 — Peso: 113,0 g — d1: 8 mm — d2: 8 mm — Prazo de entrega: 10 dias
• RBC 0125 DWC-ALU-010.000-008.000 — Nº de artigo: 4417-132104-M20583 — Peso: 113,0 g — d1: 10 mm — d2: 8 mm — Prazo de entrega: 10 dias
• RBC 0125 DWC-ALU-010.000-010.000 — Nº de artigo: 4417-132104-010.00 — Peso: 113,0 g — d1: 10 mm — d2: 10 mm — Prazo de entrega: 10 dias
• RBC 0125 DWC-ALU-012.000-008.000 — Nº de artigo: 4417-132104-M20594 — Peso: 113,0 g — d1: 12 mm — d2: 8 mm — Prazo de entrega: 10 dias
• RBC 0125 DWC-ALU-012.000-010.000 — Nº de artigo: 4417-132104-M20598 — Peso: 113,0 g — d1: 12 mm — d2: 10 mm — Prazo de entrega: 10 dias
• RBC 0125 DWC-ALU-012.000-012.000 — Nº de artigo: 4417-132104-012.00 — Peso: 113,0 g — d1: 12 mm — d2: 12 mm — Prazo de entrega: 10 dias
• RBC 0150 DWC-ALU-010.000-010.000 — Nº de artigo: 4417-138104-010.00 — Peso: 180,0 g — d1: 10 mm — d2: 10 mm — Prazo de entrega: 10 dias
• RBC 0150 DWC-ALU-012.000-010.000 — Nº de artigo: 4417-138104-M20598 — Peso: 180,0 g — d1: 12 mm — d2: 10 mm — Prazo de entrega: 10 dias
• RBC 0150 DWC-ALU-012.000-012.000 — Nº de artigo: 4417-138104-012.00 — Peso: 180,0 g — d1: 12 mm — d2: 12 mm — Prazo de entrega: 10 dias

Especificações técnicas

• Tipo de produto: Acoplamento de dupla espiral com bujão de aperto
• Material: Alumínio 7075-T6 (n.º de material 3.4365)
• Folga: projetado para transmissão angular sincrônica sem folga
• Compensação de desalinhamentos: alta compensação radial e compensação ótima dos desalinhamentos de eixo
• Faixa de torque prevista: para torques menores (tamanhos para aplicações de torque pequeno a moderado)
• Pesos típicos por série: RBC 0100 ≈ 54,0 g; RBC 0125 ≈ 113,0 g; RBC 0150 ≈ 180,0 g
• Prazo de entrega padrão (ex works): 10 dias úteis (padrão para pedidos até 5 unidades)
• Documentação disponível: ficha técnica do produto e instruções de montagem/exploração (ver documentos do produto)
