Acoplamento flexível RBC … EWC-STE

com clampcompactoem aço inoxidável

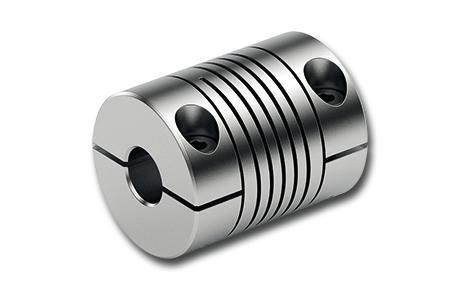

Acoplamento de viga única com cubo de aperto, aço inoxidável 17-4PH (nº de material 1.4542)

O RBC … EWC-STE é um acoplamento compacto de viga única concebido para uso industrial universal onde se exige transmissão de torque angulo-síncrona sem folga e compensação eficaz de desalinhamentos de eixo. Fabricado em aço inoxidável 17-4PH, destina-se a aplicações de torque médio e a ambientes que requerem resistência à corrosão.

Características principais

• Projeto compacto de viga única para instalações com espaço reduzido
• Transmissão angulo-síncrona e sem folga dos movimentos rotativos
• Adequado para faixas de torque médias
• Material: aço inoxidável 17-4PH (nº de material 1.4542)
• Compensação otimizada de desalinhamentos axiais, radiais e angulares

Aplicações típicas

• Encoders
• Tacogeradores
• Acionamentos de spindle e sistemas de movimento de precisão

Variantes disponíveis (seleção da tabela do webshop) — designação do produto / número do artigo / peso / d1 [mm] / d2 [mm] / tempo de entrega

• RBC 0015 EWC-STE-003.000-003.000 / 4417-115100-003.00 / 25,0 / d1=3 / d2=3 / 10 dias
• RBC 0015 EWC-STE-004.000-004.000 / 4417-115100-004.00 / 25,0 / d1=4 / d2=4 / 10 dias
• RBC 0015 EWC-STE-005.000-005.000 / 4417-115100-005.00 / 25,0 / d1=5 / d2=5 / 10 dias
• RBC 0020 EWC-STE-005.000-005.000 / 4417-120101-005.00 / 58,0 / d1=5 / d2=5 / 10 dias
• RBC 0020 EWC-STE-006.000-005.000 / 4417-120101-M20543 / 58,0 / d1=6 / d2=5 / 10 dias
• RBC 0025 EWC-STE-006.000-006.000 / 4417-125101-006.00 / 97,0 / d1=6 / d2=6 / 10 dias
• RBC 0025 EWC-STE-008.000-006.000 / 4417-125101-M20559 / 97,0 / d1=8 / d2=6 / 10 dias
• RBC 0025 EWC-STE-010.000-006.000 / 4417-125101-M20579 / 97,0 / d1=10 / d2=6 / 10 dias
• RBC 0030 EWC-STE-010.000-010.000 / 4417-130101-010.00 / 167,0 / d1=10 / d2=10 / 10 dias
• RBC 0030 EWC-STE-011.000-010.000 / 4417-130101-M20591 / 167,0 / d1=11 / d2=10 / 10 dias
• RBC 0030 EWC-STE-012.000-010.000 / 4417-130101-M20598 / 167,0 / d1=12 / d2=10 / 10 dias (algumas dimensões: sob pedido)

Downloads disponíveis / recursos suplementares

• Ficha técnica (datasheet: RBC … EWC-STE)
• Modelo 3D CAD (página de modelos CAD)
• Instruções de instalação e operação (RBC … EWS/EWC/DWC/FKC)
• Catálogo: Beam Couplings

Especificações técnicas

• Material: aço inoxidável 17-4PH (nº de material 1.4542)
• Tipo: acoplamento de viga única com cubo de aperto (série EWC-STE)
• Função: transmissão de torque angulo-síncrona e sem folga
• Capacidade de compensação: compensação otimizada de desalinhamentos axiais, radiais e angulares
• Faixa típica de torque: torques médios (ver seleção de variantes para dados específicos)
• Prazo de entrega indicativo: 10 dias úteis para muitas dimensões padrão; algumas variantes sob pedido
• Documentação disponível: ficha técnica, instruções de instalação e operação, modelos CAD, catálogo
