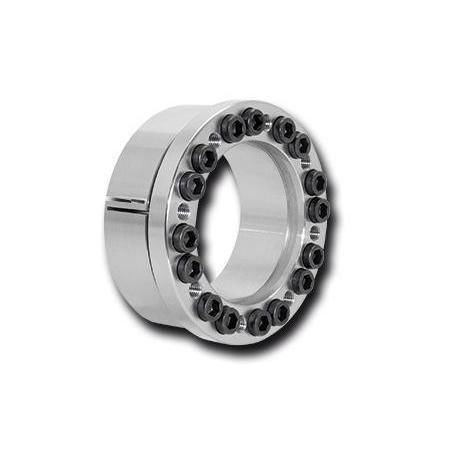

Elemento de fixação mecânico RLK 136 TC

para eixomúltiploalta precisão

Visão geral do produto
Os elementos de fixação cónicos internos RLK 136 TC com ranhura dupla proporcionam o centramento preciso e a fixação sem folgas de cubos em eixos maciços. Possuem ponto de encosto fixo que evita deslocamentos axiais durante o aperto e suportam múltiplas montagens.

Características

• Centragem do cubo no eixo com alta precisão devido à ranhura dupla.
• Montável e desmontável várias vezes.
• Elevada gama de binários transmissíveis conforme a dimensão.
• Comprimento axial reduzido (design compacto).
• Sem deslocamento axial relativo entre cubo e eixo durante o aperto graças ao ponto de encosto fixo.
• Alta precisão de maquinação.
• Binário transmissível: 6 700 Nm a 994 500 Nm (consoante o tamanho).
• Diâmetros de eixo compatíveis: 70 mm a 600 mm.

Webshop - tamanhos disponíveis / seleção (nome do produto; número de artigo; peso; preço por peça para 1 unid.)
RLK 136 TC-70 x 110; Número de artigo: 4204-070601-TC0000; Peso: 2,5; Preço (1 un): 158,70 €
RLK 136 TC-75 x 115; Número de artigo: 4204-075601-TC0000; Peso: 2,6; Preço (1 un): 272,00 €
RLK 136 TC-90 x 130; Número de artigo: 4204-090601-TC0000; Peso: 3,0; Preço (1 un): 185,10 €
RLK 136 TC-100 x 150; Número de artigo: 4204-100601-TC0000; Peso: 4,7; Preço (1 un): 224,10 €
RLK 136 TC-110 x 160; Número de artigo: 4204-110601-TC0000; Peso: 5,1; Preço (1 un): 242,00 €
RLK 136 TC-120 x 170; Número de artigo: 4204-120601-TC0000; Peso: 5,4; Preço (1 un): 329,20 €
RLK 136 TC-130 x 185; Número de artigo: 4204-130601-TC0000; Peso: 7,5; Preço (1 un): 362,90 €
RLK 136 TC-140 x 195; Número de artigo: 4204-140601-TC0000; Peso: 8,8; Preço (1 un): 395,20 €
RLK 136 TC-150 x 205; Número de artigo: 4204-150601-TC0000; Peso: 8,6; Preço (1 un): 423,50 €
RLK 136 TC-160 x 215; Número de artigo: 4204-160601-TC0000; Peso: 8,9; Preço (1 un): 463,60 €
RLK 136 TC-170 x 230; Número de artigo: 4204-170601-TC0000; Peso: 12,7; Preço (1 un): 504,00 €
RLK 136 TC-180 x 240; Número de artigo: 4204-180601-TC0000; Peso: 13,3; Preço (1 un): 517,00 €
RLK 136 TC-190 x 250; Número de artigo: 4204-190601-TC0000; Peso: 13,9; Preço (1 un): 624,00 €
RLK 136 TC-200 x 260; Número de artigo: 4204-200601-TC0000; Peso: 14,6; Preço (1 un): 808,00 €
RLK 136 TC-220 x 285; Número de artigo: 4204-220601-TC0000; Peso: 17,8; Preço (1 un): 928,00 €
RLK 136 TC-240 x 305; Número de artigo: 4204-240601-TC0000; Peso: 19,2; Preço (1 un): 988,00 €
RLK 136 TC-260 x 325; Número de artigo: 4204-260601-TC0000; Peso: 19,5; Preço (1 un): 1.107,00 €
RLK 136 TC-280 x 355; Número de artigo: 4204-280601-TC0000; Peso: 19,7; Preço (1 un): 1.170,00 €
RLK 136 TC-300 x 375; Número de artigo: 4204-300601-TC0000; Peso: 30,6; Preço (1 un): 1.330,00 €
RLK 136 TC-320 x 405; Número de artigo: 4204-320601-TC0000; Peso: 42,7; Preço (1 un): 1.412,00 €
RLK 136 TC-340 x 425; Número de artigo: 4204-340601-TC0000; Peso: 44,9; Preço (1 un): 1.553,00 €
RLK 136 TC-360 x 445; Número de artigo: 4204-360601-TC0000; Peso: 52,4; Preço (1 un): 1.955,00 €
RLK 136 TC-380 x 465; Número de artigo: 4204-380601-TC0000; Peso: 54,0; Preço (1 un): 2.258,00 €
RLK 136 TC-400 x 485; Número de artigo: 4204-400601-TC0000; Peso: 56,2; Preço (1 un): 2.600,00 €
RLK 136 TC-420 x 505; Número de artigo: 4204-420601-TC0000; Peso: 59,2; Preço (1 un): 2.782,00 €
RLK 136 TC-440 x 525; Número de artigo: 4204-440601-TC0000; Peso: 70,6; Preço (1 un): 3.227,00 €
RLK 136 TC-460 x 545; Número de artigo: 4204-460601-TC0000; Peso: 71,2; Preço (1 un): 3.449,00 €
RLK 136 TC-480 x 565; Número de artigo: 4204-480601-TC0000; Peso: 75,1; Preço (1 un): 3.832,00 €
RLK 136 TC-500 x 585; Número de artigo: 4204-500601-TC0000; Peso: 79,9; Preço (1 un): 4.235,00 €
RLK 136 TC-520 x 605; Número de artigo: 4204-520601-TC0000; Peso: 80,5; Preço (1 un): 4.959,00 €
RLK 136 TC-540 x 625; Número de artigo: 4204-540601-TC0000; Peso: 82,8; Preço (1 un): 5.728,00 €
RLK 136 TC-560 x 645; Número de artigo: 4204-560601-TC0000; Peso: 85,7; Preço (1 un): 6.453,00 €
RLK 136 TC-580 x 665; Número de artigo: 4204-580601-TC0000; Peso: 89,0; Preço (1 un): 7.058,00 €
RLK 136 TC-600 x 685; Número de artigo: 4204-600601-TC0000; Peso: 91,3; Preço (1 un): 7.662,00 €

Documentos
Ficha técnica, instruções de montagem (PDF) e modelos 3D-CAD disponíveis para RLK 136 TC; consultar os documentos do produto no webshop.

Características / especificações técnicas

• Modelo: RLK 136 TC.
• Função: elemento de fixação cónico interno para centrar cubo no eixo e proporcionar fixação sem folgas.
• Conceito: ranhura dupla para alta precisão de centragem; ponto de encosto fixo para evitar deslocamento axial durante o aperto.
• Montagem: repetível.
• Binário transmissível: 6 700 Nm a 994 500 Nm (consoante a dimensão).
• Diâmetros de eixo suportados: 70 mm a 600 mm.
• Comprimento axial: design compacto (varia conforme a dimensão).
• Qualidade de maquinação: alta precisão.
• Variantes e números de artigo: ver seleção no webshop acima.
