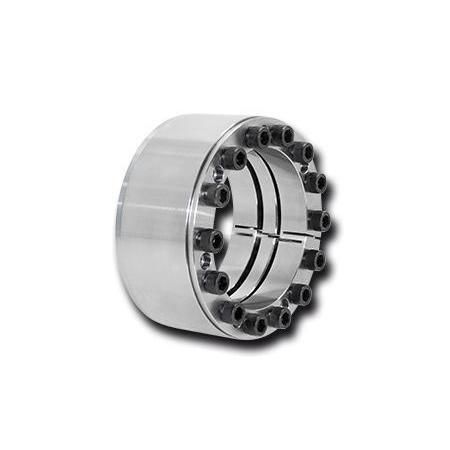

Elemento de fixação mecânico RLK 404 TC

para eixomúltiploalta precisão

Visão geral
Elemento de aperto cônico para centrar o cubo no eixo. Qualidade premium com ranhura dupla para alta precisão de centragem.

Características

• Centra o cubo no eixo. Ranhura dupla para alta precisão de centragem.
• Pode ser montado várias vezes
• Altos torques transmissíveis
• Sem deslocamento axial entre cubo e eixo durante o aperto
• Máxima qualidade de usinagem
• Torque transmissível: 18 500 Nm até 1 206 000 Nm
• Para diâmetros de eixo entre 100 mm e 600 mm

Documentos disponíveis (referenciados na página do produto)

• Ficha técnica RLK 404 TC
• Instruções de montagem RLK 404 e RLK 404 TC
• Modelo 3D CAD

Webshop - Tamanhos e preços disponíveis (preço por peça, moeda EUR)
Tamanho | Número de artigo | Peso [kg] | Preço (€/pcs)
RLK 404 TC-100 x 145 | 4205-100401-TC0000 | 4,1 kg | 234,10 €
RLK 404 TC-110 x 155 | 4205-110401-TC0000 | 4,5 kg | 250,10 €
RLK 404 TC-120 x 165 | 4205-120401-TC0000 | 5,0 kg | 323,90 €
RLK 404 TC-130 x 180 | 4205-130401-TC0000 | 6,6 kg | 389,60 €
RLK 404 TC-140 x 190 | 4205-140401-TC0000 | 7,1 kg | 411,40 €
RLK 404 TC-150 x 200 | 4205-150401-TC0000 | 7,5 kg | 443,70 €
RLK 404 TC-160 x 210 | 4205-160401-TC0000 | 7,8 kg | 504,00 €
RLK 404 TC-170 x 225 | 4205-170401-TC0000 | 10,8 kg | 565,00 €
RLK 404 TC-180 x 235 | 4205-180401-TC0000 | 11,3 kg | 646,00 €
RLK 404 TC-190 x 250 | 4205-190401-TC0000 | 14,8 kg | 705,00 €
RLK 404 TC-200 x 260 | 4205-200401-TC0000 | 15,7 kg | 786,00 €
RLK 404 TC-220 x 285 | 4205-220401-TC0000 | 19,9 kg | 868,00 €
RLK 404 TC-240 x 305 | 4205-240401-TC0000 | 21,5 kg | 988,00 €
RLK 404 TC-260 x 325 | 4205-260401-TC0000 | 22,8 kg | 1.058,00 €
RLK 404 TC-280 x 355 | 4205-280401-TC0000 | 29,0 kg | 1.150,00 €
RLK 404 TC-300 x 375 | 4205-300401-TC0000 | 31,2 kg | 1.291,00 €
RLK 404 TC-320 x 405 | 4205-320401-TC0000 | 45,9 kg | 1.517,00 €
RLK 404 TC-340 x 425 | 4205-340401-TC0000 | 48,3 kg | 1.856,00 €
RLK 404 TC-360 x 455 | 4205-360401-TC0000 | 67,9 kg | 2.098,00 €
RLK 404 TC-380 x 475 | 4205-380401-TC0000 | 71,4 kg | 2.420,00 €
RLK 404 TC-400 x 495 | 4205-400401-TC0000 | 74,5 kg | 2.763,00 €
RLK 404 TC-420 x 515 | 4205-420401-TC0000 | 77,8 kg | 3.066,00 €
RLK 404 TC-440 x 535 | 4205-440401-TC0000 | 81,4 kg | 3.367,00 €
RLK 404 TC-460 x 555 | 4205-460401-TC0000 | 84,1 kg | 3.792,00 €
RLK 404 TC-480 x 575 | 4205-480401-TC0000 | 88,0 kg | 4.235,00 €
RLK 404 TC-500 x 595 | 4205-500401-TC0000 | 91,6 kg | 4.616,00 €
RLK 404 TC-520 x 615 | 4205-520401-TC0000 | 94,1 kg | 5.450,00 €
RLK 404 TC-540 x 635 | 4205-540401-TC0000 | 97,5 kg | 6.270,00 €
RLK 404 TC-560 x 655 | 4205-560401-TC0000 | 100,7 kg | 6.493,00 €
RLK 404 TC-580 x 675 | 4205-580401-TC0000 | 104,2 kg | 7.058,00 €
RLK 404 TC-600 x 695 | 4205-600401-TC0000 | 107,6 kg | 7.662,00 €

Características técnicas / especificações

• Modelo: RLK 404 TC
• Função: centra o cubo no eixo (ranhura dupla para alta precisão)
• Construção: união interna de aperto com ranhura dupla
• Montagem: reutilizável, sem deslocamento axial durante o aperto
• Torque transmissível: 18 500 Nm a 1 206 000 Nm
• Intervalo de diâmetros de eixo: 100 mm a 600 mm
• Peso por variante: aprox. 4,1 kg a 107,6 kg
• Intervalo de preços (por peça, s/IVA): aprox. 234,10 € a 7.662,00 €
• Prazo de entrega: sob consulta
