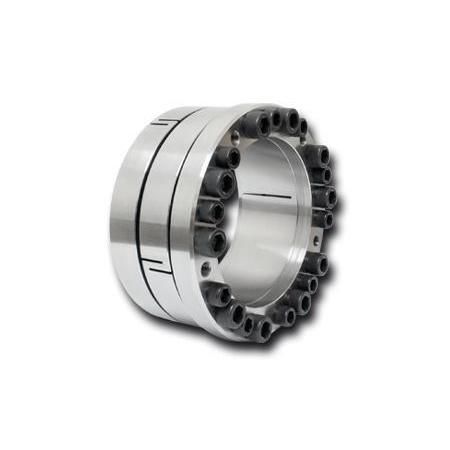

Elemento de fixação mecânico RLK 235 TC

para eixocubo-árvoremúltiplo

Visão geral do produto
Os elementos de aperto cónico RLK 235 TC são elementos de aperto internos em forma de cone projetados para centrar o cubo no eixo com elevada precisão de centragem e proporcionar aperto sem folga. Disponíveis em várias medidas para diâmetros de eixo de 70 mm a 600 mm e com um intervalo de binário transmissível de aprox. 8 510 Nm a 1 049 600 Nm.

Características

• Centra o cubo no eixo; desenho com ranhura dupla para elevada precisão de centragem.
• Pode ser montado várias vezes sem deslocamento axial.
• Elevado binário transmissível nas medidas disponíveis.
• Sem deslocamento axial entre cubo e eixo durante o aperto.
• Elevada qualidade de fabrico.
• Binário transmissível: aprox. 8 510 Nm – 1 049 600 Nm.
• Intervalo de diâmetros de eixo: 70 mm – 600 mm.

Documentos (disponíveis para este produto)
Ficha técnica RLK 235 TC
Instruções de montagem 235 TC
Catálogo Ligações eixo-cubo

Webshop - Tamanhos disponíveis (excerto)
Nome do produto | Número de artigo | Peso [kg] | Preço (EUR sem IVA)
RLK 235 TC-70 x 115 | 4204-070501-TC0000 | 3,62 | 299,90
RLK 235 TC-80 x 125 | 4204-080501-TC0000 | 4,02 | 308,00
RLK 235 TC-90 x 135 | 4204-090501-TC0000 | 4,44 | 330,80
RLK 235 TC-100 x 150 | 4204-100501-TC0000 | 6,02 | 393,30
RLK 235 TC-110 x 160 | 4204-110501-TC0000 | 6,46 | 414,60

Notas de utilização
Concebido para o centramento de alta precisão de cubos em eixos quando a transmissão de binário e a eliminação do deslocamento axial durante o aperto são críticas. Selecionar o tamanho apropriado com base no diâmetro do eixo e no binário requerido. Seguir as instruções de montagem fornecidas.

Especificações técnicas

• Modelo: RLK 235 TC
• Função: elemento de aperto cónico interno que centra o cubo no eixo
• Intervalo de diâmetros do eixo: 70 mm – 600 mm
• Intervalo de binário transmissível: aprox. 8 510 Nm – 1 049 600 Nm
• Design: ranhura dupla para elevada precisão de centragem
• Montagem: pode ser montado várias vezes sem deslocamento axial
• Material/qualidade: elevada qualidade de fabrico
• Tamanhos disponíveis: múltiplos (ex.: 70 x 115 até 600 x 685)
