Encoder linear absoluto LinACE™

magnéticomecânicosem contato

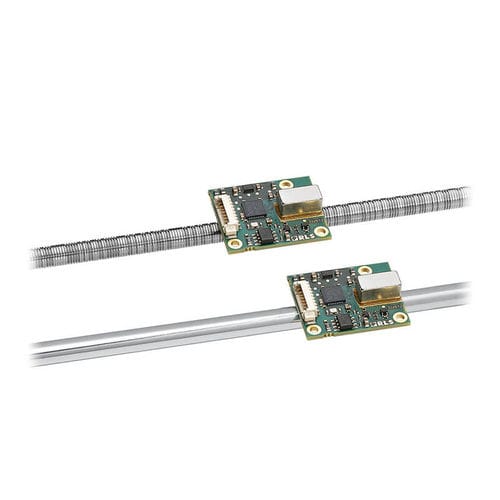

O LinACE™ flat-board é um sistema de codificador magnético linear absoluto de nível de placa concebido para aplicações de controlo de movimento como elemento de circuito de controlo de posição e velocidade. O comprimento da cabeça de leitura de apenas 30 mm e o baixo peso do sistema de encoder tornam-no adequado para aplicações com espaço limitado. O LinACE™ flat-board fornece medições exactas com excelente resolução e repetibilidade. Os codificadores estão disponíveis nas versões de saída serial assíncrona sobre RS422, SSI e BiSS C e oferecem uma gama de resoluções selecionáveis de 10 μm a 0,5 μm com velocidades de até 5 m/s. A posição do codificador é mantida mesmo que o eixo rode durante o movimento para a frente e para trás. Vantagens Auto-monitorização integrada Excelente resistência a campos magnéticos dispersos Estável em toda a gama de temperaturas Adequado para circuitos de controlo altamente dinâmicos Tecnologia sem contacto para uma elevada fiabilidade Dados do produto Sistema de controlo Precisão do sistema Até ±10 µm Repetibilidade Melhor que a unidade de resolução Histerese Inferior à unidade de resolução (sem influência da montagem mecânica) Proteção eléctrica Proteção ESD HBM, Classe 2, ± 2 kV (válido apenas para sinais RS422 no conetor; não tocar noutros componentes) Tensão de alimentação 4.5 V a 5,5 V - tensão na cabeça de leitura. Considerar a queda de tensão no cabo Tempo de configuração 5 ms (depois de ligar a alimentação) Consumo de corrente Tip. 115 mA, máx. 150 mA (sem carga de saída) Ambiente Humidade 0 a 70 % sem condensação
