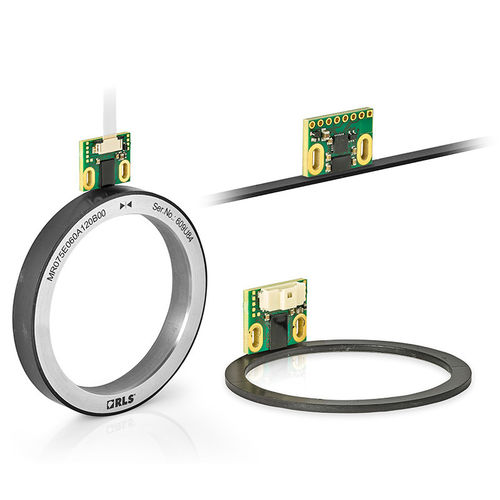

Encoder linear incremental RLC2IC

magnético13 bitsRS-422

O RLC2IC é um sistema de sensor de codificador incremental ao nível da placa de circuito impresso, constituído por um sensor em placa de circuito impresso e uma escala magnética ou um anel. Foi concebido para aplicações de controlo de movimentos incorporadas como elemento de realimentação do circuito de controlo de posição em aplicações com limitações de espaço. O suporte de informação é uma escala periodicamente magnetizada com um comprimento de pólo de 2 mm. É possível efetuar uma leitura radial ou axial do anel. Características Incremento de quadratura A, B, Z (RS422) Impulso de índice bidirecional único ou periódico Resoluções até 622.592 cpr para aplicações rotativas (anel de 76 pólos) Vantagens Design miniatura Funcionamento a alta velocidade Conformidade com RoHS Dados do produto Sistema Grau de precisão para balanças MS ±40 µm Capacidade de repetição Melhor que a unidade de resolução para movimentos na mesma direção Histerese < 2 µm até 0,2 mm de altura de deslocação Comprimento do pólo 2 mm Fator de interpolação máximo 8,192 Comprimento máximo para a escala MS 50 m Tensão eléctrica Tensão de alimentação 5 V ±0,25 V- tensão na cabeça de leitura Consumo de corrente < 30mA Mecânica Massa Cabeça de leitura RLC 1,25 g; escala magnética MS05 30 g/m; para anéis radiais e axiais, consultar a folha de dados do anel magnético Meio ambiente RoHS Em conformidade com a Diretiva da UE 2002/95/CE Choques (11 ms) 300 m/s2 (IEC 60068-2-27)
