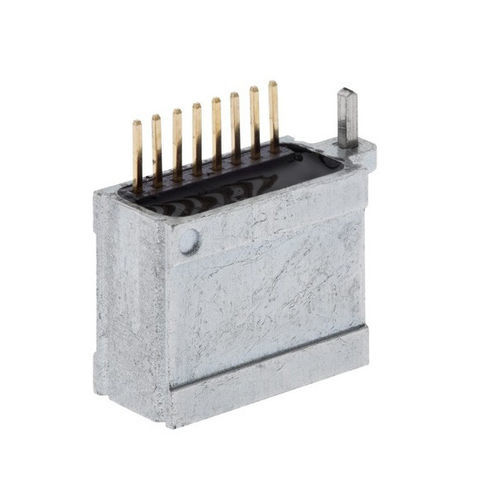

Encoder linear incremental RLM

magnético13 bitssem contato

O RLM é um sistema de codificação ao nível do componente que consiste numa cabeça de leitura RLM e numa escala ou anel magnético. Foi concebido como um elemento de circuito de controlo de posição para aplicações de controlo de movimento incorporadas. O codificador tem também uma função de auto-diagnóstico para deteção de erros. Características Design miniatura Marca de referência bidirecional única ou periódica Adequado para utilização com escalas lineares, anéis radiais e axiais Vantagens Elevada precisão do sistema até ±10 μm Funcionamento a alta velocidade Princípio de medição sem contacto e sem desgaste Opção de cabo com pino ou flexível Dados do produto Sistema de medição Comprimento do pólo 2 mm Comprimento máximo para balança MS 50 m Eléctrica Tensão de alimentação 5 V ±0,25 V- tensão na cabeça de leitura Consumo de corrente < 130 mA com terminação de 120 Ω (válido para a versão RS422), < 30 mA sem terminação de 120 Ω Proteção ambiental RoHS Em conformidade com a Diretiva da UE 2002/95/CE Choques (11 ms) 300 m/s2 (IEC 60068-2-27) Vibrações (55 Hz a 2000 Hz) 300 m/s2 (IEC 60068-2-6)
