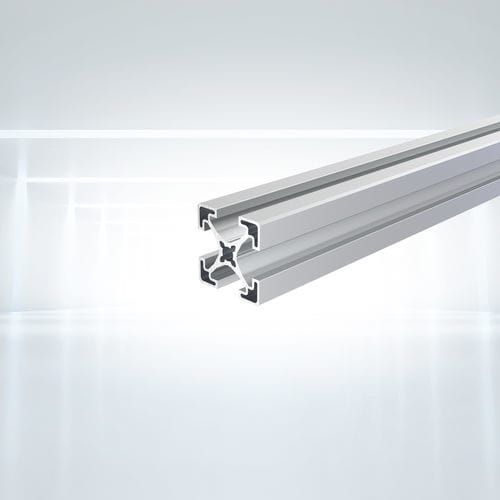

Perfil em alumínio anodizado PIL 4140 series

em alumíniode liga de alumínioquadrado

Produto
Robotunits Lean Line perfil 40x40, perfil de alumínio leve de utilização universal para construção de estruturas de máquinas, proteções, estantes e aplicações similares.

Aplicação

• proteções de máquinas
• recintos
• painéis de proteção
• estruturas leves de máquinas
• estações de trabalho
• prateleiras, racks, carrinhos (equipamento MRO)

Variantes / Artigos (exemplos)

• Perfil 40x40 Lean Line, cortado à medida, roscado M8 nas duas extremidades, 50 mm de profundidade — SKU: PIL4140SNN
• Perfil 40x40 Lean Line, comprimento de stock 6050 mm — SKU: PIL4140NNN
• Perfil 40x40 Lean Line, 80 unidades, comprimento de stock 6050 mm — SKU: PIL4140PAC

Downloads (documentos disponíveis)

• Catalog17_Extrusion and Fastening Technology (PDF)
• Catalog16.5_Technical appendix_Extrusion (PDF)
• Catalog16.5_Technical appendix_Fastener (PDF)
• Robotunits_Folder_EN_web (PDF)

Dados CAD / 3D
Dados CAD disponíveis através do visualizador PartCommunity integrado (o download CAD requer conta / login).

Características / Especificações técnicas

• Modelo / referência: PIL 4140
• Perfil: 40x40 Lean Line
• Material: EN AW-6063-T66 alumínio anodizado acetinado
• Módulo de secção W_x = W_y: 3,3 cm3
• Momentos de inércia I_x = I_y: 6,5 cm4
• Momento de inércia torsional I_t: 0,6 cm4
• Área da secção A: 431,0 mm2
• Peso por metro: 1,160 kg/m
