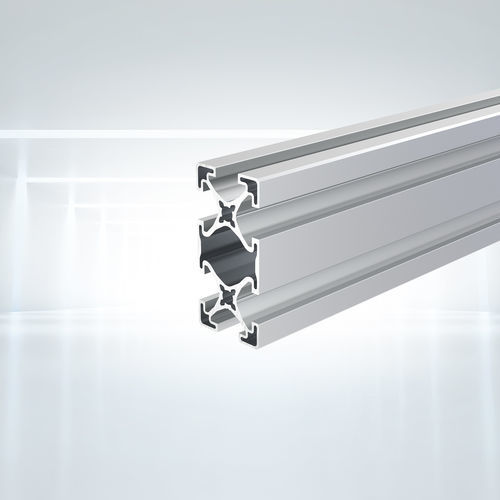

Perfil em alumínio PIL 4180 series

em alumínio anodizadoretangularpara molde e caracterização da máquina

Aplicação

• Proteções de máquina
• Recintos
• Painéis de vedação de segurança
• Estruturas leves para máquinas
• Estações de trabalho
• Prateleiras, estantes, carrinhos (equipamento MRO)

Visão geral do produto
Perfil de extrusão em alumínio 40x80 Lean Line (PIL 4180) para armações modulares e aplicações estruturais leves. Projetado para reduzir peso e custo de material em comparação com perfis mais pesados, com ranhuras padronizadas para montagem rápida.

Dados técnicos
Material: EN AW-6063-T66 alumínio anodizado claro
Módulo resistente W_x: 11,9 cm3
Módulo resistente W_y: 6,4 cm3
Momento de inércia I_x: 47,4 cm4
Momento de inércia I_y: 12,8 cm4
Momento de inércia torsional I_t: 5,9 cm4
Área da secção A: 790,8 mm2
Peso por metro: 2,140 kg

Artigos / variantes disponíveis

• Perfil 40x80 Lean Line, cortado à medida, roscado M8 em ambas as extremidades, profundidade 50 mm — SKU: PIL4180SNN
• Perfil 40x80 Lean Line, comprimento de stock 6050 mm — SKU: PIL4180NNN
• Perfil 40x80 Lean Line, pack de 40 unidades, comprimento 6050 mm — SKU: PIL4180PAC

CAD / Desenhos
Desenho 2D e dados CAD disponíveis para integração em ferramentas de projeto (transferências na página do produto).

Especificações técnicas

• Modelo: PIL 4180
• Nome do produto: 40x80 Lean Line
• Tamanho nominal: 40 x 80 mm (Lean Line)
• Material: EN AW-6063-T66, anodizado claro
• Área da secção: 790,8 mm2
• Peso: 2,140 kg/m
• Módulos resistentes: W_x = 11,9 cm3; W_y = 6,4 cm3
• Momentos de inércia: I_x = 47,4 cm4; I_y = 12,8 cm4; I_t = 5,9 cm4
