Perfil em alumínio anodizado PIL 8080 series

em alumíniode liga de alumínioquadrado

Visão geral do produto

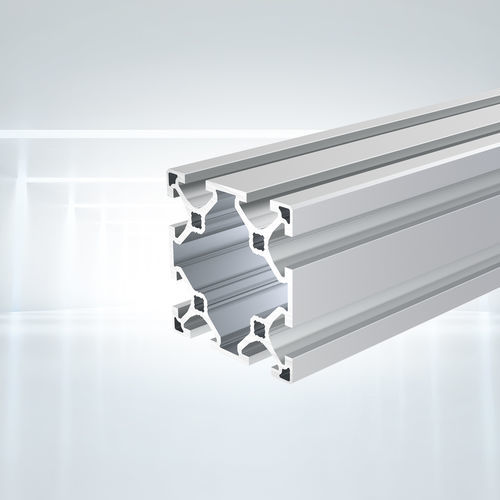

Perfil de alumínio 80x80, modelo PIL 8080. Extrusão modular com ranhura em T projetada para estruturas de máquinas, estações de trabalho e montagens estruturais.

Código do modelo
PIL 8080

Aplicação

• Estruturas de máquinas
• Estações de trabalho
• Proteções e invólucros
• Prateleiras, estantes e carrinhos (equipamentos MRO)
• Estruturas e bases para transportadores

Variantes / Artigos disponíveis

• Perfil 80x80, cortado à medida, roscado M8 em ambas as extremidades, 50 mm — SKU: PIL8080SNN
• Perfil 80x80, barra stock comprimento 6050 mm — SKU: PIL8080NNN
• Perfil 80x80, pack de 25 unidades, comprimento 6050 mm — SKU: PIL8080PAC

Dados técnicos
Material: alumínio EN AW-6063-T66 anodizado claro
Módulo de seção W_x = W_y: 28,0 cm3
Momento de inércia I_x = I_y: 112,0 cm4
Momento de inércia torsional I_t: 59,5 cm4
Área da secção transversal A: 1547,0 mm2
Peso por metro: 4,280 kg/m

Transferências (relacionadas ao produto)
Catálogos e apêndices técnicos disponíveis para a família de perfis (catálogos e fichas técnicas).

CAD / desenhos
Desenho 2D e modelos CAD 3D disponíveis para download (o acesso pode exigir registo).

Características / especificações técnicas

• Nome do produto: Perfil 80x80
• Código do modelo: PIL 8080
• Material: EN AW-6063-T66 (anodizado claro)
• Módulo de seção (W_x, W_y): 28,0 cm3
• Momento de inércia (I_x, I_y): 112,0 cm4
• Momento de inércia torsional (I_t): 59,5 cm4
• Área da secção (A): 1547,0 mm2
• Peso: 4,280 kg/m
• Ranhura T: 14 mm para fixações e acessórios modulares
• Formatos disponíveis: corte à medida, barra 6050 mm, pack de 25
