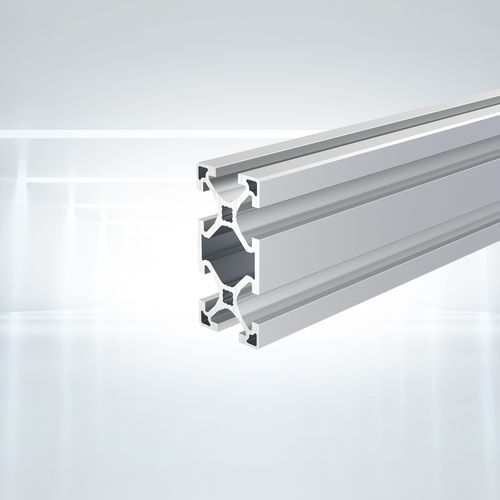

Perfil em alumínio anodizado PIL 4080 series

de liga de alumínioretangularpara molde e caracterização da máquina

Aplicação

• Aplicação universal para proteção de máquinas e montagens estruturais
• Gavetas e armações de máquina
• Painéis e portas de segurança
• Células de montagem e postos de trabalho
• Prateleiras, suportes e carrinhos (equipamento MRO)
• Sistemas de manuseio e transporte de materiais

Artigos / variantes disponíveis

• Perfil 40x80, cortado ao comprimento, M8 roscado em ambas as extremidades, 50 mm — SKU: PIL4080SNN
• Perfil 40x80, barra, comprimento 6050 mm — SKU: PIL4080NNN
• Perfil 40x80, pack de 40 barras, comprimento 6050 mm — SKU: PIL4080PAC

Informações do produto
Material: alumínio EN AW-6063-T66 anodizado acetinado
Módulo de seção W_x: 15,4 cm3
Módulo de seção W_y: 8,4 cm3
Momento de inércia I_x: 61,6 cm4
Momento de inércia I_y: 16,8 cm4
Momento de inércia torsional I_t: 9,3 cm4
Área de seção transversal A: 1013,2 mm2
Peso por metro: 2,780 kg


CAD & Downloads
Dados CAD (2D/3D) disponíveis na página do produto (visualizador integrado e downloads). Catálogos e anexos técnicos estão disponíveis em PDF para download.

Notas sobre variantes e disponibilidade
Produto oferecido em várias variantes (cortado ao comprimento, barras em stock, embalagens). Downloads CAD, preços e disponibilidade podem exigir conta/login. Estado de stock e preço são mostrados por artigo na página do produto.

Especificações técnicas

• Perfil nominal: 40 x 80 mm
• Material: EN AW-6063-T66, anodizado acetinado
• Módulo de seção W_x: 15,4 cm3
• Módulo de seção W_y: 8,4 cm3
• I_x: 61,6 cm4
• I_y: 16,8 cm4
• I_t: 9,3 cm4
• Área de secção A: 1013,2 mm2
• Peso: 2,780 kg/m
