Válvula solenoide servo-assistida R series

de 2 viasNONF

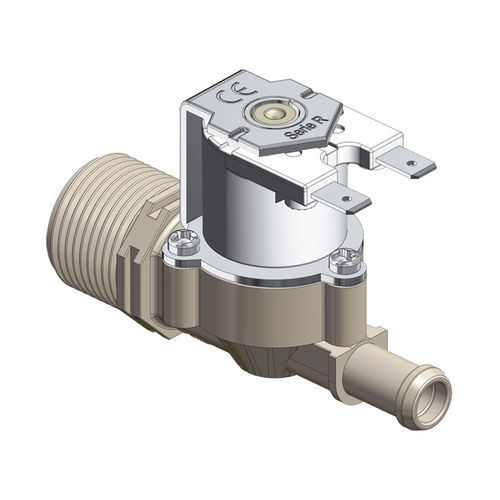

Visão geral do produto Série R Simples: Válvula solenoide 2/2, dn 10mm, servo-assistida, NC (normalmente fechada), 1 saída. Adequada para utilização com água potável. Também disponível com acionamento direto e na versão NO (normalmente aberta) e biestável. Pode ser utilizada como válvula solenoide de entrada, para carregamento de água. Instalação Em qualquer posição - Opcional: Suporte de montagem em plástico ou metal Aplicações

• Todas as aplicações de controlo automático de água.
• Válvula de entrada de água: Café & Chá, Equipamento Alimentar, Máquinas de Gelo, Electrodomésticos, Banheiras de Hidromassagem, Dispensadores de Água, Aplicações Marítimas, etc.

Especificações Físicas

• Corpo da válvula: PA 66 - 30% GF
• Diafragma: NBR; LSR
• Núcleo: Aço inoxidável
• Bobinas: Classe F (155°)
• Montagem: Parafusos auto-roscantes

Especificações de funcionamento

• Pressão de trabalho: 0,2 - 10 bar
• Temperatura ambiente: Tu 60 °C
• Temperatura do fluido: Tm 25 °C - Tm 60 °C - ED 100% ; Tm 90 °C (3 min ON - 5 min OFF)
• Orifício: DN 8mm; DN 10mm
• Controlo: Normalmente Fechado (NC); Normalmente Aberto (NO); Com Trava (LC)
• Direção do fluido: Unidirecional
• KV 90°: 21,55 L/min
• KV 180°: 16,96 L/min

Conexões Eléctricas

• Fastão 6,3 x 0,8 mm
• Fios unipolares máx. 5000
• Fios bipolares máx. 5000

Conexões hidráulicas ENTRADA: Rosca macho 3/4"; Rosca macho 3/4" GHT; Rosca macho 1/2"; Acoplamento rápido 1/4"; Acoplamento rápido 6mm; Acoplamento rápido 8mm; Acoplamento rápido 10mm SAÍDA: Rosca macho 3/4"; Rosca macho 3/4" GHT; Rosca macho 1/2"; Acoplamento rápido 1/4"; Acoplamento rápido 6mm; Acoplamento rápido 8mm; Acoplamento rápido 10mm MOQ

• Solteiro 90°: 120 pçs
• Solteiro 180°: 160 pçs

Fichas técnicas 90° (tabela) Modelo | IN | OUT | Filtro | Regulador IN | Check IN | Restritor OUT | Check OUT | Suporte | Rosca IN 3/4" GHT R181 | 3/4" M | Cauda da mangueira 6,5 mm | ✓ | ✓ | ✓ | | | ✓ | | | ✓ | R151 | 3/4" M | Cauda da mangueira 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R155 | 3/4" M | Mangueira de 13 mm (DN 10 mm) | ✓ | ✓ | ✓ | ✓ | | ✓ | ✓ | ✓ | R190 | 3/4" M | 3/8 "M | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R161 | 3/4" M | Espigão 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R183 | 3/4" M | Ligação rápida JG 6 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R189 | 3/4" M | Ligação rápida JG 8 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R180 | 3/4" M | Ligação rápida JG 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | R185 | 3/4" M | Ligação rápida JG 12 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | Fichas técnicas de 180° (tabela) Modelo | IN | OUT | Filtro | Regulador IN | Válvula de retenção IN | Restritor OUT | Válvula de retenção OUT | Suporte | Rosca IN 3/4" GHT R153 | 3/4" M | Cauda da mangueira 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R153 GHT | 3/4" M GHT | Mangueira de 10 mm | ✓ | ✓ | | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R154 | 3/4" M | Mangueira de 13 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R156 | 3/4" M | 1/4" M | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R157 | 3/4" M | 3/4" M | ✓ | ✓ | ✓ | | | ✓ | ✓ | ✓ R158 | 3/4" M | Espigão 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R162 | 3/4" M | Ligação rápida 1/4" | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R173 | 3/4" M GHT | Ligação rápida 1/4" | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R163 | 3/4" M | Ligação rápida 6 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R159 | 3/4" M | Ligação rápida 8 mm | ✓ | | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R160 | 3/4" M | Ligação rápida 10 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ R164 | 3/4" M | Ligação rápida 12 mm | ✓ | ✓ | ✓ | | | ✓ | ✓ | ✓ Fichas técnicas de modelos adicionais (tabela) Modelo | IN | OUT | Filtro | Regulador IN | Check IN | Restritor OUT | Check OUT | Suporte | Rosca IN 3/4" GHT | Nota 90° R191 | 1/2" M | 1/2" M | | | | | | ✓ | ✓ | ✓ | ✓ | 180° R179 | 3/8" M | Espigão Ø 6mm | ✓ | | | ✓ | | | ✓ | | | Válvula de retenção dupla INLET 180° R193 | Ligação rápida 6 mm | 3/8" M | | | | ✓ | ✓ | ✓ | | | | | 180° R165 | Ligação rápida 8 mm | Ligação rápida 10 mm | | | | ✓ | ✓ | ✓ | | | | | 180° R178 | Ligação rápida 10 mm | Ligação rápida 6 mm | | | | ✓ | ✓ | ✓ | | | | | 180° R174 | Ligação rápida 10 mm | Ligação rápida 8mm | | | | ✓ | ✓ | ✓ | | | | | Caraterísticas / especificações técnicas

• Tipo: válvula solenoide 2/2, servo-assistida
• Nome comercial / modèle: Série R Simples
• Orifício / DN: DN 8 mm; DN 10 mm
• Materiais: corpo PA66-30%GF, diafragma NBR/LSR, núcleo aço inoxidável
• Classe de bobina: F (155 °C)
• Faixa de pressão de trabalho: 0.2 - 10 bar
• Temperatura do fluido: até 60 °C contínua; intermitente até 90 °C (3 min ON - 5 min OFF)
• Opções de ligação eléctrica: Faston 6,3x0,8 mm, fios unipolares/bipolares
• Opções de ligação hidráulica: múltiplas roscas e acoplamentos rápidos (3/4", 1/2", 1/4", acoplamentos rápidos 6/8/10/13mm, variantes GHT)
• Opções de controlo: NF (Normalmente Fechado), NA (Normalmente Aberto), Travamento (LC)
• Coeficientes de fluxo: KV 90° = 21,55 L/min; KV 180° = 16,96 L/min
• MOQ: 90° versão 120 pçs; 180° versão 160 pçs
