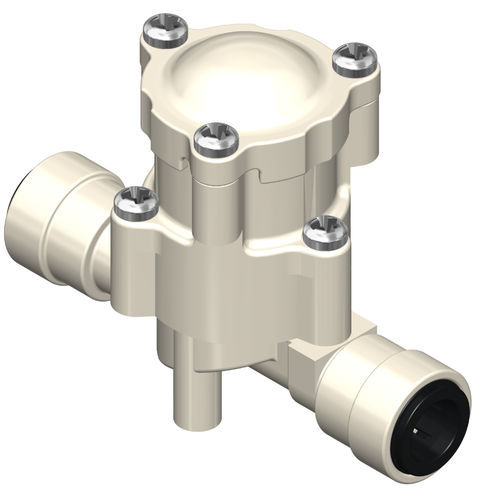

Regulador de pressão para água R

de diafragmaem EPDMem silicone

Visão geral do produto

• Redutor de pressão R Series: dispositivo de pressão de saída fixa para controlo de água e fluidos. Disponível em vários valores de pressão de saída fixa e compatível com instalações R Series (R Single, R Mini, R Componible, R Modular, R Universal).

Instalação

• Instalável em qualquer posição; suporte de fixação em plástico ou metal ou parafusos de fixação opcionais para fixação segura.

Aplicações

• Eletrodomésticos
• Fornos industriais
• Dispensadores de água
• Instalações de água e sanitárias
• Banheiras e chuveiros hidromassagem multifunção
• Sistemas de irrigação

Especificações físicas

• Corpo: PA 66 - 30% fibra de vidro (FV)
• Tampa: PA 66 - 30% FV
• Vedante: silicone
• Diafragma: EPDM reforçado
• Núcleo: resina acetal
• Orifícios: DN 10 mm; DN 11 mm

Especificações de funcionamento

• Pressão máxima de entrada: 10 bar
• Temperatura ambiente: até 60 °C
• Temperatura do fluido (típica): 25 °C
• Direção do fluido: unidirecional
• Pressões de saída fixas disponíveis: 0,4; 0,5; 1,2; 1,5; 2,0; 3,0; 4,0 bar
• Orifício secundário: DN 5 mm

Conexões hidráulicas

• Rosca macho: 1/4"; 3/8"; 1/2"; 3/4"
• Rosca fêmea: 1/8"; 1/4"; 3/8"; 1/2"
• Bico de mangueira: 10 mm; 13 mm
• Opções de acoplamento rápido: 1/4"; 3/8"; 6 mm; 8 mm; 10 mm; 15 mm

MOQ

• Versão 90°: 120 pcs
• Versão 180°: 160 pcs

Modelos (resumo)
0,4 bar | Instalações R Series: R Single / R Mini / R Componible / R Modular / R Universal | Pressão de entrada: Max 10 bar; Pressão de saída: 0,4 bar | Ficha técnica e gráfico de pressão disponíveis
0,5 bar | Instalações R Series: R Single / R Mini / R Componible / R Modular / R Universal | Pressão de entrada: Max 10 bar; Pressão de saída: 0,5 bar | Ficha técnica e gráfico de pressão disponíveis
1,2 bar | Instalações R Series: R Single / R Mini / R Componible / R Modular / R Universal | Pressão de entrada: Max 10 bar; Pressão de saída: 1,2 bar | Ficha técnica e gráfico de pressão disponíveis
1,5 bar | Instalações R Series: R Single / R Mini / R Componible / R Modular / R Universal | Pressão de entrada: Max 10 bar; Pressão de saída: 1,5 bar | Ficha técnica e gráfico de pressão disponíveis
2,0 bar | Instalações R Series: R Single / R Mini / R Componible / R Modular / R Universal | Pressão de entrada: Max 10 bar; Pressão de saída: 2,0 bar | Ficha técnica e gráfico de pressão disponíveis
3,0 bar | Instalações R Series: R Single / R Mini / R Componible / R Modular / R Universal | Pressão de entrada: Max 10 bar; Pressão de saída: 3,0 bar | Ficha técnica e gráfico de pressão disponíveis
4,0 bar | Instalações R Series: R Single / R Mini / R Componible / R Modular / R Universal | Pressão de entrada: Max 10 bar; Pressão de saída: 4,0 bar | Ficha técnica e gráfico de pressão disponíveis

Informações adicionais

• Desenhos técnicos e vistas dimensionais disponíveis para variantes R Single e dual; ficha técnica em PDF e gráficos de pressão nos documentos do produto.

Características / especificações técnicas

• Série: R Series
• Material do corpo e tampa: PA 66 - 30% FV
• Vedante: silicone; Diafragma: EPDM reforçado
• Núcleo: resina acetal
• Pressões de saída fixas disponíveis: 0,4; 0,5; 1,2; 1,5; 2,0; 3,0; 4,0 bar
• Pressão máxima de entrada: 10 bar
• Temperaturas de operação: ambiente até 60 °C; fluido tipicamente 25 °C
• Direção do fluido: unidirecional
• Conexões hidráulicas: múltiplos tamanhos de roscas macho/fêmea, bicos e acoplamentos rápidos
• MOQ: 120 pcs (90°); 160 pcs (180°)
