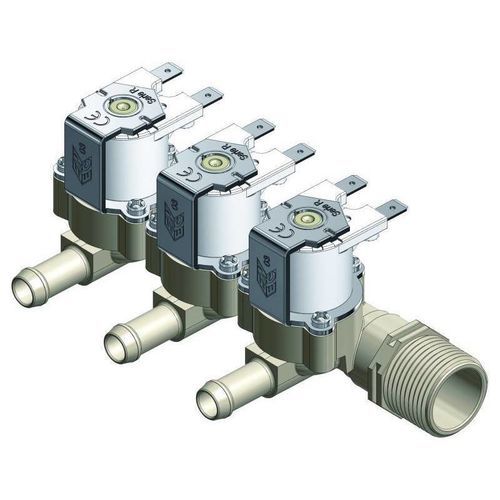

Válvula solenoide servo-assistida RM series

de 2/2 viasNONF

Visão geral do produto
R Series Modular: válvula solenóide 2/2 servoassistida, DN 11 mm, normalmente fechada (NC). 1 entrada com múltiplas saídas PG10 mm. Adequada para água potável. Também disponível com acionamento direto e nas versões normalmente aberta (NO) e bistável.

Instalação
Instalável em qualquer posição. Suporte de fixação opcional em plástico ou metal para montagem segura.

Aplicações

• Banheiras de hidromassagem
• Chuvas de hidromassagem multifunção
• Dispensadores de água
• Sistemas de irrigação para varandas e jardins
• Fornos industriais

Especificações físicas
Corpo da válvula: PA 66 - 30% fibra de vidro
Diafragmas: NBR; LSR; EPDM
Núcleo: aço inoxidável
Bobinas: Classe F (155 °C)
Montagem: parafusos autoatarraxantes para acesso de manutenção

Especificações de trabalho
Pressão de trabalho: 0,2 - 10 bar
Temperatura ambiente: até 60 °C
Temperatura do fluido: 25 °C - 60 °C (ED 100%); intermitente até 90 °C (3 ON - 5 OFF)
Orifício: DN 11 mm
Opções de controlo: Normally Closed (NC); Normally Open (NO); Latching
Direção do fluxo: unidirecional
KV (1 saída): 20,74 L/min

Conexões elétricas

• Faston 6,3 x 0,8 mm
• Cabos unipolares até 5000 mm
• Cabos bipolares até 5000 mm

MOQ
Mod. RM 1100 - 120 pcs
Mod. RM 1200 - 80 pcs
Mod. RM 1300 - 40 pcs
Mod. RM 1400 - 24 pcs
Mod. RM 1700 - 24 pcs

Fichas técnicas
Modelo, IN, OUT, Orifício, M.O.Q., Filtro, Regulador IN, Check IN, Suporte, Redutor OUT, Check OUT
RM 1100, 3/4" M, 1 PG10 mm, 11 mm, 120, sim, sim, sim, sim, sim, sim
RM 1200, 3/4" M, 2 PG10 mm, 11 mm, 80, sim, sim, sim, sim, sim, sim
RM 1300, 3/4" M, 3 PG10 mm, 11 mm, 40, sim, sim, sim, sim, sim, sim
RM 1400, 3/4" M, 4 PG10 mm, 11 mm, 24, sim, sim, sim, sim, sim, sim
RM 1700, 3/4" M, 7 PG10 mm, 11 mm, 24, sim, sim, sim, sim, sim, sim

Características / Especificações técnicas

• Tipo: válvula solenóide 2/2, servoassistida
• Orifício: DN 11 mm
• Materiais: PA 66 (corpo), NBR/LSR/EPDM (diafragmas), núcleo inox
• Classe da bobina: F (155 °C)
• Faixa de pressão: 0,2 - 10 bar
• Compatibilidade do fluido: adequada para água potável
• Temperaturas de operação: contínuo até 60 °C; intermitente até 90 °C (3 ON - 5 OFF)
• Opções de comando: NC, NO, Latching
• Conexões elétricas: Faston 6,3 x 0,8 mm ou cabos até 5000 mm
• KV (1 saída): 20,74 L/min
