Cabo elétrico de áudio/vídeo SABIX® R flex Data IQ DVI Dual-Link

de dadosde baixa emissão de fumosresistente a óleo

Produto
SABIX® R flex Data IQ DVI Dual-Link — cabo de sinal digital e dados para veículos ferroviários, projetado para transmissão de vídeo em alta resolução e sinais diferenciais de alta velocidade.

Aplicação
O SABIX® R flex Data IQ DVI Dual-Link é um cabo de sinal e dados digital especialmente desenvolvido para a tecnologia ferroviária, para transmissão de vídeo em alta resolução em veículos ferroviários. Projetado para aplicações com altas taxas de dados, como sistemas de informação ao passageiro, soluções de ecrã em comboios, vigilância por vídeo ou sistemas de infotainment, permite a transmissão estável de sinais diferenciais de alta velocidade. O cabo cumpre os requisitos de proteção contra incêndio R15 (EL1A) e R16 (EL1B) de acordo com EN 45545-2 para os níveis de perigo HL1 e HL2. Uma impedância característica definida de 100 Ω ± 10 %, blindagem geral eficaz em folha de alumínio e trança de cobre estanhado, e a tecnologia de material SABIX® sem halogénios garantem transmissão fiável em condições eletromagnéticas e mecânicas exigentes.

Principais características

• sem halogénios
• sem propagação de chama
• retardante de chama e autoextinguível
• retardante de chama segundo UN/ECE R118
• cumpre os requisitos R15 (EL1A) e R16 (EL1B) segundo EN 45545-2 para HL1-2
• baixa emissão de fumo
• testado quanto à toxicidade
• baixa corrosão
• resistente a óleos e combustíveis
• flexível para espaços de instalação reduzidos
• resistente a esforços mecânicos
• excelentes características de transmissão
• isento de PFAS

Construção

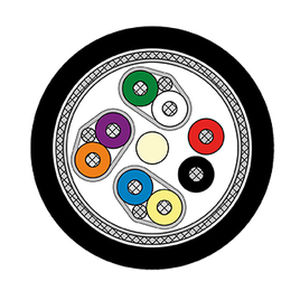

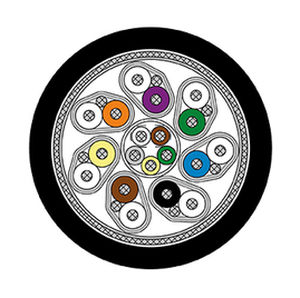

Dimensão: 7 x (2 x 28 AWG)ST + 5 x 28 AWG
Condutor: fios de cobre estanhado, multi-fios finos
Isolamento: SABIX® especial
Código de cores: conforme desenho
Enrolamento: conforme desenho
Blindagem: folha de alumínio e trança de cobre estanhado
Material da bainha: SABIX® especial
Cor da bainha: preto (semelhante a RAL 9005)

Dados técnicos
Número de artigo: 6650-0001
Tensão de serviço pico: máx. 90 V
Tensão (UL): 300 V
Tensão de ensaio: núcleo/núcleo: 2000 V; núcleo/ blindagem: 2000 V
Raio mínimo de curvatura: instalação fixa: 4 x d; aplicação flexível: 12 x d
Intervalo de temperatura: UL: até +75 °C; instalação fixa: -50/+90 °C; aplicação flexível: -40/+90 °C
Sem halogénios: conforme EN 50306-1 + EN 50264-1. Desenvolvimento de HCl ≤ 0,5 % conforme IEC 60754-1. pH ≥ 4,3 e condutividade ≤ 10,0 µS/mm conforme IEC 60754-2. Teor de flúor ≤ 0,1 % conforme IEC 60684-2
Comportamento ao fogo: sem propagação de chama conforme IEC 60332-3-25 + VDE 0482-332-3-25 e EN 50305 + VDE 0260-305 secção 9.1.2; retardante e autoextinguível conforme IEC 60332-1-2 + VDE 0482-332-1-2; retardante conforme ISO 6722 (UN/ECE R118)
Densidade de fumo: conforme IEC 61034 + VDE 0482-1034
Toxicidade: conforme EN 50305 + VDE 0260-305
Resistência a óleos e combustíveis: conforme EN 50264-1 + VDE 0260-264-1
Impedância característica: 100 Ω ± 10 Ω
Flexibilidade: boa
Resistência às condições meteorológicas: boa
Aplicação: adequado para aplicações DVI Dual-Link
Ausência de substâncias nocivas: conforme a diretiva RoHS da União Europeia

Dimensões (exemplo de artigo)
N.º art.: L66500001
Dimensão: 7 x (2 x 28 AWG)ST + 5 x 28 AWG
Ø exterior: aprox. 8,6 mm / máx. 8,9 mm
Quantidade de cobre: 49,7 kg/km
Peso do cabo ≈: 98 kg/km
Nota: Outras dimensões e cores disponíveis a pedido.

Exemplo de marcação
Exemplo de marcação: SAB BRÖCKSKES · D-VIERSEN · SABIX® R flex Data IQ 7x(2x28AWG)ST+5x28AWG DVI Dual-Link L6650-0001 UL AWM Style 21080 75°C 300V CE

Características / especificações técnicas

• Projetado para veículos ferroviários e conforme EN 45545-2 (R15 EL1A, R16 EL1B) para HL1 e HL2
• Impedância característica: 100 Ω ± 10 Ω adequada para sinais diferenciais de alta velocidade
• Blindagem total: folha de alumínio + trança de cobre estanhado para proteção EMI
• Isolamento e bainha SABIX® sem halogénios com baixo HCl, baixa condutividade e pH definido
• Intervalos de temperatura: fixa: -50/+90 °C; flexível: -40/+90 °C; classificação UL até +75 °C
• Tensão de ensaio elétrica núcleo/núcleo e núcleo/ blindagem: 2000 V
• Mecânica: boa flexibilidade, resistente a esforços mecânicos, adequado para instalação em espaços reduzidos
• Resistência química: resistente a óleos e combustíveis
• Fumo e toxicidade: baixa emissão de fumo e testado quanto à toxicidade segundo normas aplicáveis
• Diâmetro típico: aprox. 8,6 mm (máx. 8,9 mm); peso típico ≈ 98 kg/km
