Cabo de dados SABIX® R flex Data IQ

USB 3.0de baixa emissão de fumoscom tela em cobre

Visão geral do produto
O SABIX® R flex Data IQ USB 3.0 (USB 3.2 Gen 1x1) é um cabo de dados USB 3.0 de alto desempenho e sem halogénios, desenvolvido para redes embarcadas de veículos e material circulante. Apresenta impedância característica definida de 90 Ω ± 10 % e blindagem total para garantir transmissão de dados de alta velocidade estável em ambientes eletromagneticamente exigentes. Adequado para infotainment, interfaces de diagnóstico/manutenção e comunicações a bordo. A construção sem halogénios reduz a emissão de fumo e gases corrosivos e cumpre os requisitos de proteção contra incêndio R15 (EL1A) e R16 (EL1B) segundo EN 45545-2 para níveis de risco HL1 e HL2.

Principais características

• sem halogénios
• sem propagação de chama
• retardante de chama e autoextinguível
• retardante segundo UN/ECE R118
• cumpre EN 45545-2 R15 (EL1A) e R16 (EL1B) para HL1-2
• baixa emissão de fumo
• testado em toxicidade
• baixa corrosividade
• resistente a óleos e combustíveis
• flexível para espaços de instalação reduzidos
• resistente ao esforço mecânico
• excelentes características de transmissão
• livre de PFAS

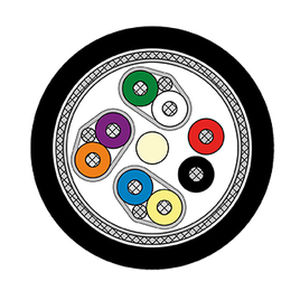

Construção
Dimensão: 3 x (2 x 30 AWG)ST + 2 x 28 AWG
Condutor: cordões de cobre estanhado, fios finos
Isolamento: Special SABIX®
Código de cores: conforme desenho
Enovelamento: conforme desenho
Tela de proteção: folha de alumínio e trança de cobre estanhado
Material da bainha: Special SABIX®
Cor da bainha: preto (semelhante RAL 9005)

Dados técnicos
Número de artigo: 6650-0003
Tensão máxima de operação: máx. 90 V
Tensão UL: 300 V
Tensão de ensaio: núcleo/núcleo: 2000 V; núcleo/tela: 2000 V
Raio mínimo de curvatura: instalação fixa: 4 x d; aplicação flexível: 12 x d
Intervalo de temperatura: UL: até +75 °C; instalação fixa: -50/+90 °C; aplicação flexível: -40/+90 °C
Sem halogénios: segundo EN 50306-1 + EN 50264-1. Desenvolvimento de HCl ≤ 0,5 % segundo IEC 60754-1. pH ≥ 4,3 e condutividade ≤ 10,0 µS/mm segundo IEC 60754-2. Teor de flúor ≤ 0,1 % segundo IEC 60684-2
Comportamento ao fogo: sem propagação de chama segundo IEC 60332-3-25 e EN 50305; retardante de chama e autoextinguível segundo IEC 60332-1-2; retardante segundo ISO 6722 (UN/ECE R118)
Densidade de fumo: segundo IEC 61034
Toxicidade: segundo EN 50305
Resistência a óleos e combustíveis: segundo EN 50264-1
Impedância característica: 90 Ω ± 10 Ω
Flexibilidade: boa
Resistência às intempéries: boa
Aplicação: apropriado para aplicações USB 3.0
Ausência de substâncias nocivas: conforme diretiva RoHS da União Europeia

Dimensões (exemplo de artigo)
N.º de artigo: L66500003 — Dimensão: 3 x (2 x 30 AWG)ST + 2 x 28 AWG — Ø exterior aprox. 5,2 mm / máx. 5,6 mm — Cobre: 22,5 kg/km — Peso do cabo: ≈ 39 kg/km

Características / especificações técnicas

• Modelo / Série: SABIX® R flex Data IQ
• Número de artigo (exemplo): 6650-0003
• Dimensão: 3 x (2 x 30 AWG)ST + 2 x 28 AWG
• Condutor: cordões de cobre estanhado, fios finos
• Isolamento / Bainha: Special SABIX®
• Tela: folha de alumínio + trança de cobre estanhado
• Impedância característica: 90 Ω ± 10 Ω
• Tensão máxima de operação: máx. 90 V (UL 300 V)
• Tensão de ensaio: 2000 V (núcleo/núcleo e núcleo/tela)
• Raio mínimo de curvatura: fixo 4 x d, flex 12 x d
• Intervalo de temperatura: UL até +75 °C; fixo -50/+90 °C; flexível -40/+90 °C
• Fogo & fumo: EN 45545-2 (R15 EL1A / R16 EL1B HL1-2), IEC 60332, IEC 61034
• Sem halogénios e baixa corrosividade: IEC 60754-1 / IEC 60754-2
• Resistente a óleos & combustíveis, boa flexibilidade
• Sem PFAS, conforme RoHS
