Cabo elétrico de áudio/vídeo SABIX® R flex Data IQ

de dadosde baixa emissão de fumoscom tela em cobre

Aplicação
O SABIX® R flex Data IQ HDMI / DVI / DisplayPort é um cabo de dados digital desenvolvido especificamente para a tecnologia ferroviária e para interfaces de vídeo/multimédia de alta resolução em veículos ferroviários. Permite a transmissão fiável de sinais diferenciais de alta velocidade e é adequado para sistemas de informação aos passageiros, soluções de ecrã, videovigilância e sistemas de infotainment. O cabo cumpre os requisitos de proteção contra incêndio R15 (EL1A) e R16 (EL1B) de acordo com EN 45545-2 para os níveis de risco HL1 e HL2. Uma impedância característica definida de 100 Ω ± 10%, uma blindagem global eficaz composta por folha de alumínio e trança de cobre estanhado, e uma construção robusta sem halogéneos asseguram uma transmissão estável do sinal em condições eletromagnéticas e mecânicas exigentes.

Características principais

• sem halogéneos
• sem propagação da chama
• retardante de chama e autoextinguível
• retardante segundo UN/ECE R118
• cumpre os requisitos R15 (EL1A) e R16 (EL1B) segundo EN 45545-2 para HL1-2
• baixa emissão de fumo
• testado quanto à toxicidade
• baixa corrosão
• resistente a óleo e combustível
• flexível para espaços de instalação reduzidos
• resistente a esforços mecânicos
• excelentes características de transmissão
• livre de PFAS

Construção
Dimensão: 5 x (2 x 28 AWG)ST + 5 x 28 AWG
Condutor: cabos de cobre estanhado, fios finos
Isolamento: SABIX® especial

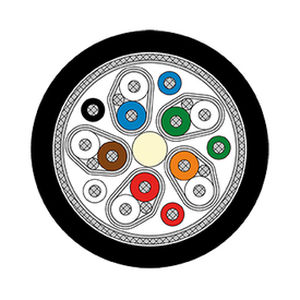

Código de cores: conforme desenho
Enrolamento: conforme desenho
Blindagem: folha de alumínio e trança de cobre estanhado
Material da bainha: SABIX® especial
Cor da bainha: preto (semelhante a RAL 9005)

Dados técnicos
Número de artigo: 6650-0002
Tensão máxima de serviço: máx. 90 V
Tensão (UL): 300 V
Tensão de teste: condutor/condutor: 2000 V; condutor/Blindagem: 2000 V
Raio mínimo de curvatura: instalação fixa: 4 x d; aplicação flexível: 12 x d
Intervalo de temperatura: UL: até +75 °C; instalação fixa: -50 / +90 °C; aplicação flexível: -40 / +90 °C
Sem halogéneos: segundo EN 50306-1 + EN 50264-1; desenvolvimento de HCl ≤ 0,5% segundo IEC 60754-1; pH ≥ 4,3 segundo IEC 60754-2; condutividade ≤ 10,0 µS/mm segundo IEC 60754-2; teor de flúor ≤ 0,1% segundo IEC 60684-2
Comportamento ao fogo: sem propagação da chama segundo IEC 60332-3-25 e EN 50305; retardante de chama e autoextinguível segundo IEC 60332-1-2; retardante segundo ISO 6722 (UN/ECE R118)
Densidade de fumo: segundo IEC 61034
Toxicidade: segundo EN 50305
Resistência a óleo e combustível: segundo EN 50264-1
Impedância característica: 100 Ω ± 10 Ω
Flexibilidade: boa
Resistência às condições meteorológicas: boa
Aplicação: adequado para HDMI, DVI e DisplayPort
Ausência de substâncias nocivas: conforme a diretiva RoHS da União Europeia

Características / Especificações técnicas

• Nome comercial: SABIX® R flex Data IQ
• Título completo do produto: SABIX® R flex Data IQ HDMI/DVI/DisplayPort
• Número de artigo: 6650-0002
• Dimensão: 5 x (2 x 28 AWG)ST + 5 x 28 AWG
• Ø exterior (típ./máx.): aprox. 7,8 mm / máx. 8,0 mm
• Quantidade de cobre (≈): 40,8 kg/km
• Peso do cabo (≈): 82 kg/km
• Impedância característica: 100 Ω ± 10 Ω
• Intervalo de temperatura (flexível): -40 °C a +90 °C
• Raio mínimo de curvatura (flexível): 12 x d
• Blindagem: folha de alumínio + trança de cobre estanhado
• Bainha: SABIX® especial (preta)
• Normas / Aprovações: EN 45545-2 (R15/R16 HL1-2), UN/ECE R118, UL, CE, RoHS
