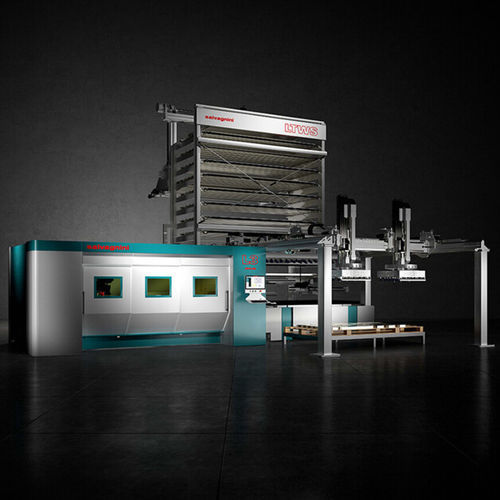

Máquina de corte a laser de fibra L3.G4

para alumíniopara aço inoxidávelpara cobre

Descrição geral
Projetada para melhorar ergonomia e simplicidade de uso e garantir máxima precisão e repetibilidade dos processos, a L3.G4 elimina atividades de baixo valor acrescentado e optimiza consumos, reduzindo o custo por peça. É uma máquina de corte a laser por fibra versátil com arquitetura de pórtico de alta acessibilidade e funções de controlo proprietárias que simplificam a operação.

Principais vantagens

• Pórtico de alta acessibilidade garantindo total acesso à área de trabalho, rigidez e precisão.
• Cabeçote com óptica única desenvolvido pela Salvagnini, equipado com DRY-COOLING para controlo activo da temperatura das ópticas.
• Função proprietária TRADJUST para modulação automática dos parâmetros de corte conforme as trajectórias (simplifica a utilização com um único parâmetro de corte).
• Sensores de processo adaptativos (APC2) que monitorizam perfuração e corte em tempo real, detectam perdas de corte e remodulam parâmetros automaticamente.
• Modos de corte Standard e PowerCut para seleccionar o modo adequado entre produção não vigiada ou maior reactividade/velocidade.
• Aplicações de visão artificial e rastreio/identificação de peças para aumentar flexibilidade, simplificar manuseio e reduzir erros.

Visão do produto — melhorias de processo

• Automação: sistemas de armazenamento e dispositivos automáticos de carga/descarga/separação aumentam a autonomia do sistema e eliminam estrangulamentos; reduzem o impacto dos custos laborais.
• Fácil utilização: HMI FACE intuitiva, interface multitarefa, TRADJUST, visão artificial e rastreio de peças tornam a L3.G4 acessível aos operadores e reduzem tempos de intervenção.
• Eficiência do processo: sensores avançados, estrutura rígida e software integrado reduzem paragens, minimizam erros e diminuem consumo por peça.

Automação & Soluções

• CPE trocador de paletes para troca rápida de paletes manuais (matéria-prima entra acima da chapa cortada que sai).
• ADB recolha automática de pacotes em tempo mascarado; ADC/ADLU/ADLL automatizam carga/descarga com tempos de ciclo muito curtos e integração com classificação MCU.
• LTWS e LTWS Compact torres de armazenamento para carga/descarga e estocagem sem vigilância com tempos de ciclo até cerca de 50 s.
• MCU classificação automática para empilhar peças de diferentes formas, tamanhos e pesos, reduzindo significativamente tempos de espera.
• Dispositivos de separação manual TN para separar peças cortadas do esqueleto em paralelo com operações de corte.

Software & Digitalização

• FACE: interface homem‑máquina simples e intuitiva para toda a gama.
• STREAM: suite de programação que melhora o aproveitamento do material e reduz tempos e erros de programação.
• OPS: software modular de gestão de produção que sincroniza a actividade da máquina com ERP/MRP e gere prioridades, regras e listas de produção.
• LINKS: solução IoT Salvagnini para monitorização em tempo real do desempenho da máquina e análise de dados para optimização de fluxos de produção.

Características & Opções

• Cabeçote laser único com DRY-COOLING e sensores de processo avançados.
• Corte com azoto, oxigénio e opção ACUT para corte com ar comprimido tratado (até ~20 mm em configuração ACUT), com APM2 para gestão da pressão.
• TRADJUST: modulação automática de parâmetros baseada em trajectórias.
• Opcional: trocador automático de bicos (ANC) e pesquisa automática do ponto focal.

Dados técnicos — resumo

• Modelo: L3-30.G4
• Área de trabalho XY: 3048 x 1524 mm
• Curso eixo Z: 160 mm
• Velocidade máxima XY: 170 m/min
• Precisão (Pa): 0.05 mm
• Repetibilidade média (Ps): 0.03 mm
• Fontes de fibra disponíveis: 2000 W, 3000 W, 4000 W, 6000 W, 8000 W (inclui variante alta eficiência)
• Capacidade de corte (espessuras máximas indicativas por material): aço até 25 mm; inox até 25 mm; alumínio até 25 mm; cobre/latão até 10 mm

caractéristiques / spécifications techniques

• Designação do modelo: L3.G4
• Área de trabalho (XY): 3048 x 1524 mm
• Curso Z: 160 mm
• Velocidade XY máx.: 170 m/min
• Precisão: Pa 0.05 mm; repetibilidade Ps 0.03 mm (medição VDI3441)
• Fontes disponíveis: 2 kW / 3 kW / 4 kW / 6 kW / 8 kW (incl. 8 kW alta eficiência)
• Capacidades típicas de corte: até 25 mm para aço/inox/alumínio conforme configuração; cobre/latão até 10 mm
• Consumo médio absorvido (exemplos): ~11–20 kW dependendo da fonte e condições
