Máquina de corte e gravação a laser de fibra L5

a laserpara aço inoxidávelpara aço

Descrição geral
O L5 é um sistema de laser por fibra de alta dinâmica concebido para corte rápido e preciso de chapas finas e médias‑finas. Indicada para fluxos produtivos com nesting, a máquina combina cinemática compasso, cabeça ótica única e controlo de processo avançado para tempos de ciclo reduzidos e peças consistentes.

Benefícios principais

• Pronta para automação: suporta trocadores de paletes, equipamentos automáticos de carga/descarga e dispositivos de classificação para aumentar autonomia e reduzir estrangulamentos.
• Elevada dinâmica e produtividade: cinemática compasso e algoritmos proprietários permitem movimentos curtos muito rápidos com precisão controlada.
• Eficiência do operador: TRADJUST, HMI FACE intuitiva e terminal portátil simplificam a configuração e operação diária.
• Controlo de processo: sensores APC2, DRY‑COOLING e software OPS fornecem monitorização em tempo real para reduzir paragens e custo por peça.

Estrutura tipo avião
Estrutura portante patenteada Salvagnini com manipulador leve em formato de avião que assegura rigidez, posicionamento rápido e total acessibilidade à mesa de trabalho para carga e manutenção.

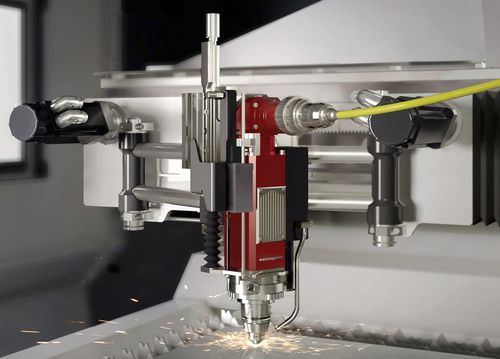

Cabeçote laser Salvagnini
Cabeçote ótico único que cobre toda a gama de espessuras usináveis sem ajustes manuais. DRY‑COOLING controla ativamente a temperatura das óticas para manter a estabilidade do feixe durante trocas de produção.

Compasso avançado
Projeto de baixa inércia que utiliza motores rotativos para deslocar a cabeça no plano XY com acelerações até 5 g em movimentos curtos, comandado por um algoritmo específico no CNC proprietário para controlo de trajetória preciso.

Funções de corte adaptáveis
Modos de corte (Standard, PowerCut, DynamicCut) para selecionar o processo mais adequado por material e geometria. TRADJUST modula automaticamente os parâmetros por trajetória para simplificar a gestão de parâmetros.

Opção ACUT
ACUT permite corte com ar comprimido tratado, oferecendo em muitos casos produtividade comparável ao corte com azoto a custos de gás inferiores, ampliando as opções de fornecimento.

Aplicações de visão artificial

• AVS: acelera o centramento da chapa usando referências de operações anteriores sem restrições de geometria.
• SVS: capta imagens de sobras e converte em DXF utilizáveis para nesting de recuperação.
• NVS: inspeciona o centramento do feixe e o estado do bocal com apoio de ML para sugerir ações corretivas e reduzir sucata.

Interface homem-máquina (FACE)
FACE é a HMI Salvagnini: fornece uma interface consistente e orientada a tarefas para programação, gestão de trabalhos e suporte ao operador.

Ecossistema de software

• STREAM: suíte de programação para acelerar a criação de programas e reduzir tempos de setup.
• OPS: software modular de gestão de produção para integração em tempo real com ERP/MRP e otimização da produção.
• LINKS: IoT para monitorização de desempenho, alertas de manutenção e análise de produção.

Automação e integração

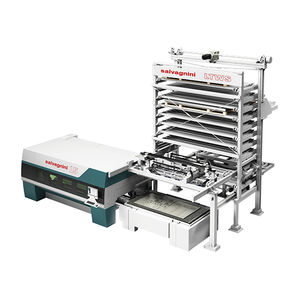

O L5 integra‑se com um amplo conjunto de opções de automação para aumentar autonomia e rendimento: CPE (trocador de paletes), ADB/ADC/ADLU/ADLL (carga/descarga), LTWS/LTWS Compact (torres de armazenamento), MV tray store, MCU (classificação automática), TN (classificação manual), ANC (trocador automático de bocais), AQM/APM (tratamento de ar) e outros para permitir modos de produção assistida ou unattended.

Dados técnicos (resumo)
Modelos: L5-30 | L5-40
Campo de trabalho XY (mm): 3048 x 1524 | 4064 x 1524
Curso eixo Z (mm): 100
Velocidade máxima XY (m/min): 156
Precisão (VDI3441): Pa 0,08 mm | Ps 0,03 mm
Fontes fibra: 2 kW, 3 kW, 4 kW, 6 kW, 8 kW (opção alta eficiência), 10 kW
Capacidade de corte (indicativa): aço até ~25 mm; inox até ~30 mm; alumínio até ~30 mm (depende da fonte e condições)
Espessura mínima: 0,5 mm
Potência absorvida máxima (exemplo): aprox. 16–45 kW conforme configuração

caractéristiques / spécifications techniques

• Nome do modelo: L5
• Marca: Salvagnini
• Área de trabalho XY: 3048 x 1524 mm (L5-30) / 4064 x 1524 mm (L5-40)
• Curso Z: 100 mm
• Velocidade XY máx.: 156 m/min
• Precisão Pa: 0,08 mm; repetibilidade Ps: 0,03 mm (VDI3441)
• Fontes disponíveis: 2–10 kW (incl. 8 kW alta eficiência)
• Capacidades típicas de corte: aço ~25 mm, inox/alumínio ~30 mm
• Espessura mínima trabalhável: 0,5 mm
• Funções chave: TRADJUST, DRY‑COOLING, compasso (até 5 g)
• Software: STREAM, OPS, LINKS
• Opções de automação: CPE, ADB, ADC/ADLU/ADLL, LTWS, MV, MCU, TN, ANC, ACUT, AQM/APM
