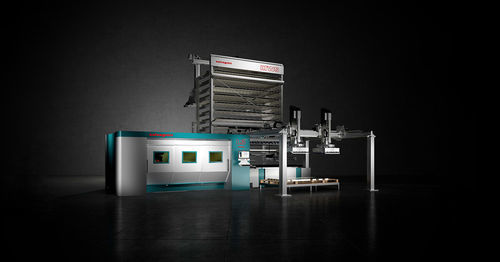

Máquina de corte a laser de fibra L3 series

a laser 2Dpara alumíniopara aço inoxidável

Descrição geral
O L3 é uma máquina de corte a laser 2D por fibra, versátil e concebida para uso transversal em diferentes materiais e espessuras. Reúne uma cabeça ótica única e uma estrutura de viga portante patenteada com automação, sensores adaptativos e um ecossistema de software para produção repetível com menor intervenção do operador.

Principais vantagens

• Automação: soluções de armazenamento, carregamento/descarga e triagem automáticas para aumentar autonomia e reduzir gargalos.
• Facilidade de uso: TRADJUST, interface FACE intuitiva e terminal portátil simplificam operação e configuração.
• Eficiência do processo: sensores adaptativos, digitalização e software OPS para controlo em tempo real e redução do custo por peça.

Principais características

• Estrutura patenteada tipo “aeronave” com manipulador leve: rigidez, rapidez e acessibilidade total à mesa de trabalho.
• Cabeçote ótico único que cobre toda a gama de espessuras com qualidade de corte; sem ajustes mecânicos em mudanças de produção.
• DRY‑COOLING para controlo ativo da temperatura das óticas.
• TRADJUST: modulação automática dos parâmetros de corte segundo trajetórias.
• Modos de corte: Standard para produção não assistida e PowerCut para maior reatividade/velocidade.
• Opção ACUT para corte com ar comprimido tratado como alternativa de menor custo ao azoto em muitos casos.

Soluções inteligentes / processo

• APC2: sensor adaptativo de processo que monitoriza o piercing em tempo real, deteta perdas de corte, pára/reinicia com parâmetros remodulados e procura automaticamente a posição focal.
• ANC: trocador automático de bocal em formato de magazine para maior autonomia.
• Rastreio/identificação de peças, nesting por visão a partir de sobras e monitorização por machine learning do centramento bocal/feixe.

Automação e integração
O L3 suporta múltiplas configurações de automação: trocadores de paletes CPE, ADB pick‑from‑pack, ADLU/ADLL carga/descarga, torres de armazenamento LTWS / LTWS Compact, MV tray‑store com grua, triagem manual TN e triagem automática MCU. Estas soluções reduzem pontos de intervenção e integram‑se com o fluxo fabril.

Ecossistema de software

• STREAM: suíte de programação para melhorar a reatividade e reduzir tempos e erros de programação.
• OPS: software modular de gestão de produção que troca dados em tempo real com ERP/MRP e optimiza fluxos e prioridades.
• LINKS: IoT para monitorização do desempenho da máquina e análise de eficiência em tempo real.

Aplicações
O L3 é adequado para corte multi‑material (aço, inox, alumínio, cobre, latão) e para ambientes que exigem flexibilidade, automação e integração digital. Opções de visão permitem recuperação de sobras, posicionamento por referências anteriores e monitorização bocal/feixe.

Dados técnicos (resumo)
Modelos: L3‑40 | L3‑4020 | L3‑6020
Campo de trabalho XY (mm): 4064 x 1524 | 4064 x 2032 | 6096 x 2032
Curso eixo Z (mm): 100 (todos os modelos)
Velocidade máxima XY (m/min): 156 (todos os modelos)
Precisão Pa (VDI3441): 0,08 mm ; Repetibilidade média Ps: 0,03 mm

Fontes de fibra e capacidade de corte (indicativo)
Potências disponíveis: 2000 W, 3000 W, 4000 W, 6000 W, 8000 W (versão HE disponível), 10000 W
Capacidade de corte (espessura máxima, mm) — indicativa: aço até ~15–25 mm; inox até ~10–30 mm; alumínio até ~8–30 mm; cobre/latão até ~5–10 mm. Espessura mínima: 0,5 mm (referência).

Consumo de energia (indicativo)
Potência máxima absorvida conforme configuração/fonte (ex.: ~16–42 kW). Potência média para ciclos típicos ~11–24 kW dependendo da fonte e carga.

Opções incluídas / disponíveis

• ACUT (corte com ar comprimido)
• ANC (trocador automático de bocal)
• APC2 (sensor adaptativo de processo)
• Pacotes de visão: AVS, SVS, NVS
• Automação: CPE, ADB, ADLU/ADLL, LTWS / LTWS Compact, MV, TN, MCU
• Software: STREAM, OPS, LINKS

Características / especificações

• Modelo: L3 (série)
• Tipo de produto: máquina de corte a laser 2D por fibra
• Marca: Salvagnini
• Alcances XY (exemplos): 4064 x 1524 mm, 4064 x 2032 mm, 6096 x 2032 mm
• Curso Z: 100 mm
• Velocidade máxima XY: 156 m/min
• Precisão Pa: 0,08 mm ; Repetibilidade Ps: 0,03 mm (VDI3441)
• Fontes laser disponíveis: 2 kW, 3 kW, 4 kW, 6 kW, 8 kW (HE), 10 kW
• Materiais de corte: aço, inox, alumínio, cobre, latão
• Espessura mínima: 0,5 mm (referência)
• Funções chave: DRY‑COOLING, TRADJUST, modos Standard/PowerCut
• Conectividade / software: STREAM, OPS, LINKS (integração ERP/MRP)
• Interfaces de automação: CPE, ADB, ADLU/ADLL, LTWS, MV, TN, MCU
