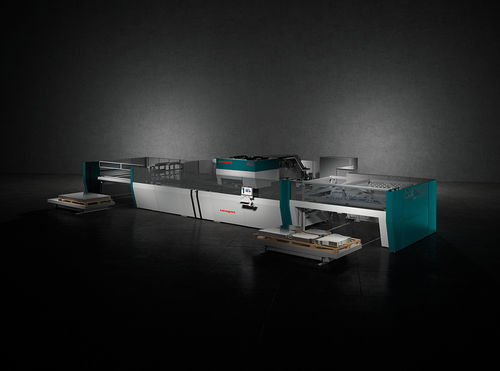

Puncionadeira automática S4 series

elétricapneumáticacom servoacionamento

Descrição geral
Apresentamos o Salvagnini S4: um centro de puncionamento-cisalhamento híbrido que integra operações de carregamento, puncionamento, conformação e separação de peças num único processo contínuo, oferecendo produtividade, eficiência e flexibilidade. Projetado para setores como HVAC e móveis metálicos, reduz prazos de entrega e elimina a necessidade de reprocessamento manual.

Eficiência do processo
O S4 maximiza a eficiência automatizando carregamento, puncionamento, conformação, separação e descarregamento através de um único sistema que elimina peças semiacabadas, reduz intervenção manual e garante alta repetibilidade.

Sistema adaptativo

• Atuadores híbridos avançados que fornecem energia progressivamente, modulando o consumo conforme o processamento, material e força necessária.
• Sistema de controle de centralização que mede a chapa na entrada e adapta o programa às dimensões reais medidas.
• Manipulador com dinâmica ajustável conforme tamanho e peso da chapa, com aberturas de pinça programáveis.
• Verificação automática da expansão térmica dos eixos do manipulador com compensação para manter precisão de posicionamento.
• A guilhotina registra automaticamente a folga e modula a força conforme espessura e material.

Automação modular
Dispositivos automáticos de armazenamento e carregamento/descarregamento aumentam a autonomia do sistema. A vasta gama de soluções adapta-se a vários layouts e estratégias de produção, permitindo operações isoladas, em célula ou integradas em fábricas automatizadas.

Cabeçote multiprensa
O cabeçote multiprensa tem uma estrutura em matriz que acomoda até 117 ferramentas de torreta nas estações B, C e D. A estação D pode ter uma força máxima de 30 toneladas. Todas as ferramentas têm margem de afiação de 9 mm e estão disponíveis na área da chapa maior. Podem ser montados cilindros inferiores e ferramentas de conformação multitool. Cada ferramenta é individualmente atuada e está sempre disponível.

Ferramentas e acessórios

• Ferramentas recomendadas: Matrix Tools (soluções padrão, paramétricas e personalizadas).
• TOOLS: módulo de software para gestão gráfica do banco de dados de ferramentas, definição interativa, inserção de punções especiais e gestão do comportamento das ferramentas por material/espessura.
• Unidade elétrica opcional de rosqueamento (até 6 ferramentas) posicionada lateralmente fora do cabeçote para não ocupar espaço das ferramentas principais.

Manipulador
O manipulador centraliza a chapa no início do processamento e mantém-na presa durante puncionamento e separação. Curso máximo de 3030 mm, permitindo processar chapas até 3048 mm sem reposicionamento. Possui 9 pinças pneumáticas com abertura/fechamento independentes e um sistema de transferência patenteado que ajusta a dinâmica conforme o peso da chapa.

Guilhotina integrada
A guilhotina possui duas lâminas de 500 mm, independentes e ortogonais, equipadas com prensa-chapas para cortes de qualquer comprimento. Instaladas na mesma estrutura do cabeçote multiprensa, garantem alinhamento constante e qualidade superior, eliminando limites geométricos de distância entre cabeçote e guilhotina.

Software

• STREAM: pacote de programação que melhora reatividade, reduz custos e erros operacionais.
• OPS: software modular de gestão de produção que troca informações em tempo real entre máquina e ERP/MRP.
• LINKS: solução IoT para monitoramento em tempo real do desempenho da máquina e análise independente.

Automação e opções de carga/armazenamento

• PD: desempilhador automático de pacotes.
• MD: armazém de chapas individuais.
• MV: armazém para pacotes de chapa.
• IA: empilhador de bandeja não magnético.
• MCU: manipulador cartesiano para triagem automática ou carregamento de peças semiacabadas.

Dados técnicos (resumo)
Os dados técnicos completos encontram-se na secção técnica do produto. Abaixo um resumo com as principais especificações e limites de processamento.

caractéristiques / spécifications techniques

• Modelo: S4 (denominação comercial) — variantes S4-30 e S4-40.
• Dimensões máximas da chapa (mm): S4-30 = 3048 x 1650 ; S4-40 = 4064 x 1650.
• Máxima diagonal da chapa (mm): S4-30 = 3650 ; S4-40 = 4655.
• Dimensões mínimas da chapa (mm): 600 x 400.
• Velocidade máxima eixo X (m/min): 132 (ambas variantes).
• Velocidade máxima eixo Y (m/min): 117 (ambas variantes).
• Velocidade com movimentos simultâneos dos dois eixos (m/min): 176.
• Máxima aceleração (m/s²) eixo X: 30 ; eixo Y: 17.
• Puncionamento — espessuras máximas (valores no multitool onde indicado): Alumínio (UTS 265 N/mm²): 5.0 mm (multitool¹) ; Aço (UTS 410 N/mm²): 4.0 mm (multitool¹) ; Aço inox (UTS 610 N/mm²): 4.0 mm (multitool¹).
• Cisalhamento — espessuras máximas: Alumínio: 5.0 mm ; Aço: 3.5 mm ; Aço inox: 2.0 mm.
• Espessura mínima do material (mm): 0.5 (puncionamento e cisalhamento).
• Cabeçote: até 117 ferramentas de torreta nas estações B, C, D; margem de afiação 9 mm; estação D com capacidade até 30 toneladas; suporte para cilindros inferiores e ferramentas multitool.
• Manipulador: curso máximo 3030 mm; processa chapas até 3048 mm sem reposicionamento; 9 pinças pneumáticas com abertura/fechamento independentes.
• Guilhotina: duas lâminas de 500 mm, independentes e ortogonais, com prensa-chapas para cortes contínuos.
• Eficiência energética: atuadores híbridos avançados que podem reduzir consumo médio até ~20% comparado a soluções elétricas equivalentes; sem necessidade de sistemas de arrefecimento adicionais.

Nota: ¹ valores indicados com referência ao uso do multitool conforme a tabela técnica do fabricante.
